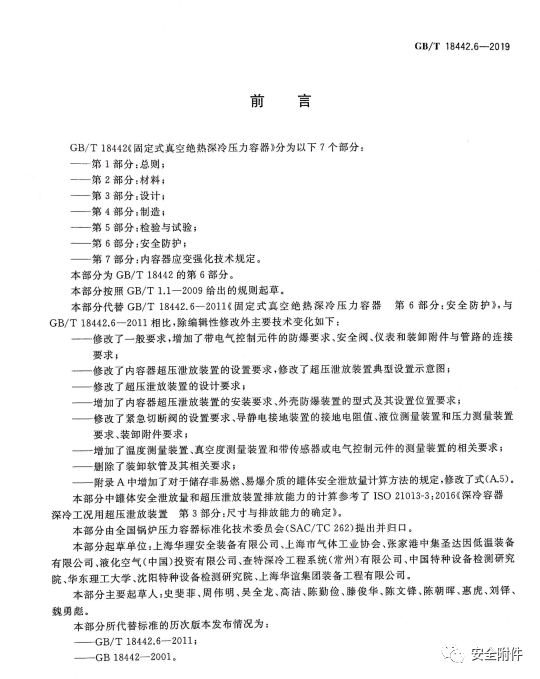

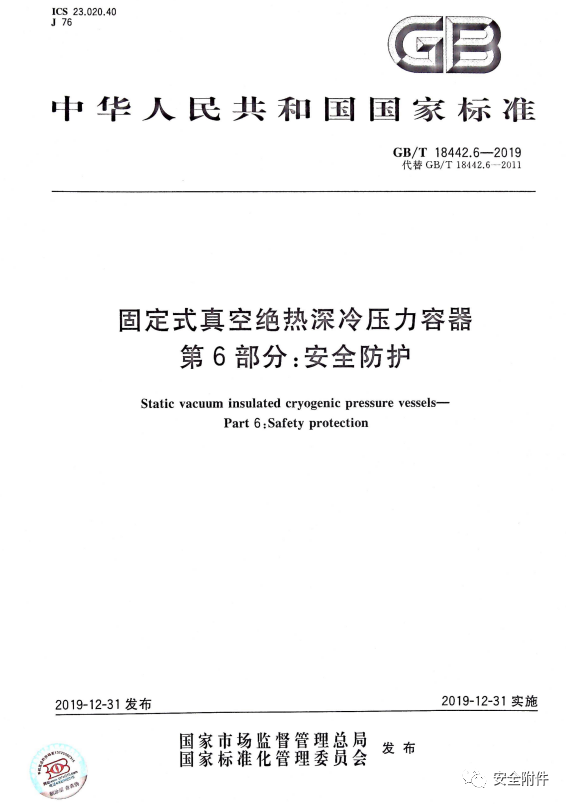

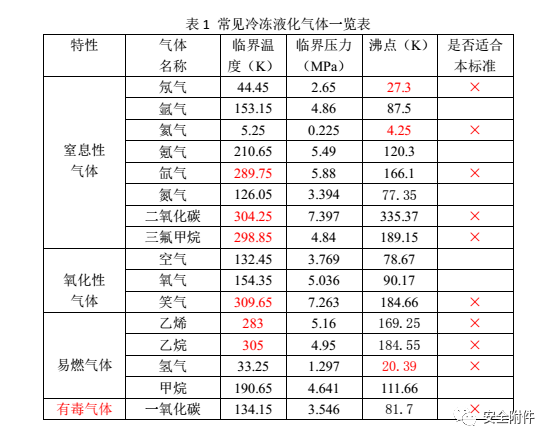

重磅！GB/T 18442-2019正式發布！

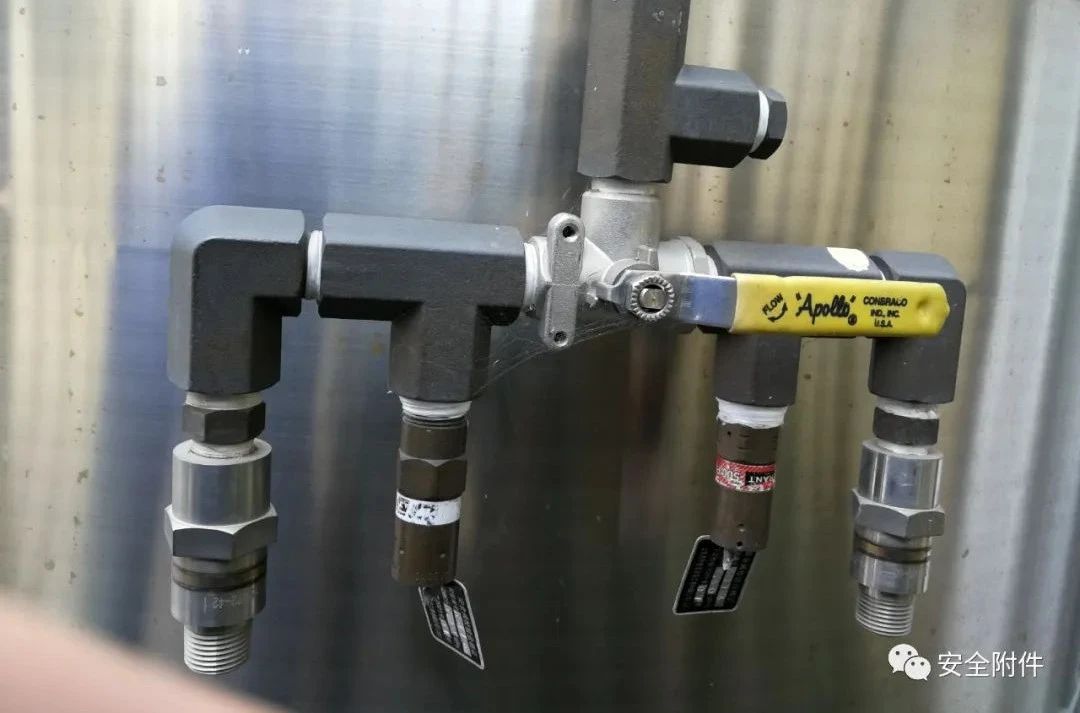

2 裝置結構和動作壓力比較

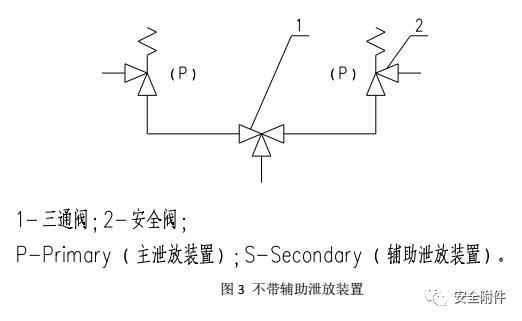

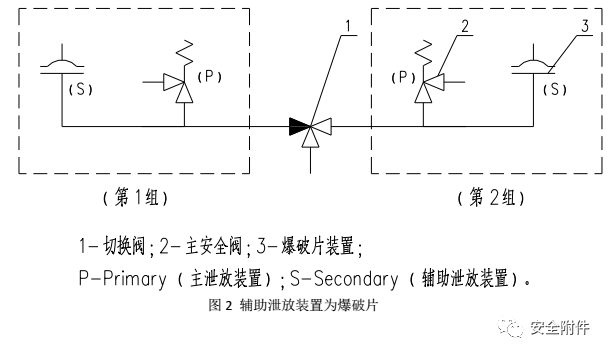

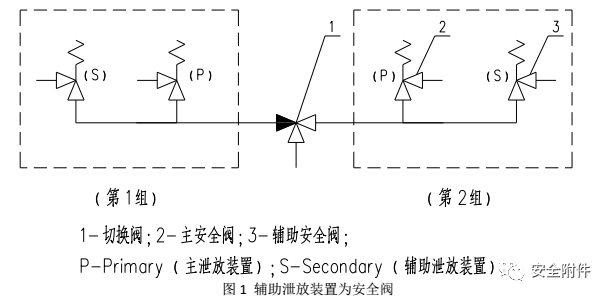

2011版按火災和非火災來區分安全泄放裝置的設置，如果只考慮非火災，則只需要設置兩個主安全閥即可（如圖3）；當需要考慮火災時，對易燃易爆氣體推薦采用安全閥作為輔助泄放裝置（如圖1），對非易燃易爆氣體則推薦設置爆破片作為輔助泄放裝置（如圖2）。

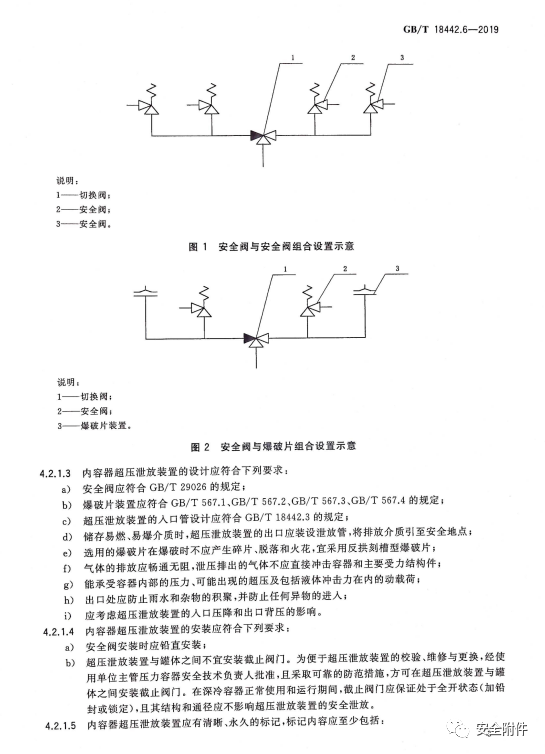

2019版按易燃和非易燃介質來區分安全泄放裝置的設置，不管何種介質，都要求設置輔助泄放裝置。對于易燃?xì)怏w，無論火災與否，輔助泄放裝置只能選擇安全閥（如圖1），對于非易燃?xì)怏w，可設置爆破片或者安全閥作為輔助泄放裝置（如圖1和圖2）。

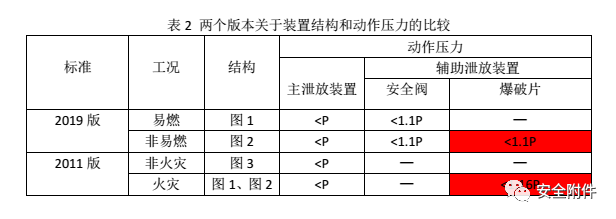

2019版將爆破片作為輔助泄放裝置時的動作壓力由2016版的1.16倍設計壓力降低到了1.1倍(如表2所示)，這主要考慮到盡可能與固定式壓力容器根本大法GB150保持一致，盡管ISO21009規定該值可達設備耐壓試驗壓力。

3    不同失效工況排放能力比較

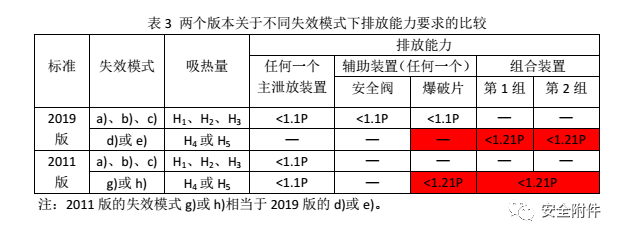

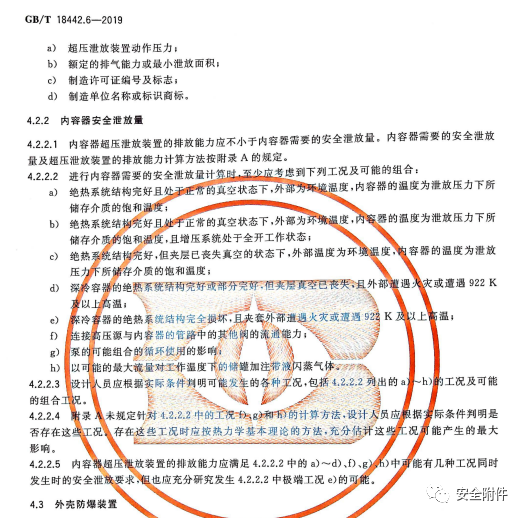

標準中給出了a~h八種失效工況，a)、b)、c)屬于非火災工況，安全泄放量的計算分別對應表3中的H₁、H₂、H₃，選擇泄放裝置時按三者中的最大值進行校核；d)或e)屬于非火災工況，由工程人員根據實際情況確定是否考慮及如何考慮，安全泄放量的計算分別對應表3中的H₄或H₅；f)、g)、h)通常單獨考慮。



2011版要求單獨一個爆破片輔助泄放裝置能滿足火災時的排放要求（與ISO21009相一致），這一規定在2019版已經取消，修改為每一組泄放裝置能滿足火災時的排放要求即可（與NB/T47008等移動式低溫壓力容器標準相一致）。



兩個標準均要求任何一個主安全閥、任何一個輔助泄放裝置都必須滿足非火災工況時的排放能力，也即是說對每一個泄放裝置（包括主泄放裝置和輔助泄放裝置）都要按H₁、H₂（如果有）、H₃三者中的最大值進行排放能力校核。



2019版標準設置的兩組安全泄放裝置每一組都能滿足火災時的排放要求，這實際上是讓它們能夠互相作為備用，備用考慮到了安全閥因冰凍等原因的失效，同時也考慮到了泄放裝置的在線檢驗和更換。
