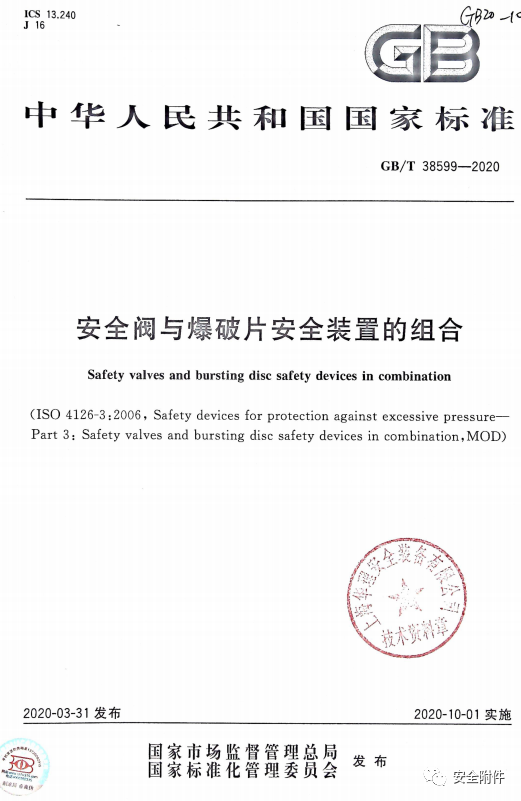

標準宣貫！GB/T 38599-2020正式發布！

1 標準編制背景

安全閥與爆破片串聯組合裝置的使用在很多需要進行超壓排放的場合已經越來越普遍，但目前國內還沒有標準對該裝置的選用要求、制造要求及排放能力的確定作出科學且又經濟的規定，比如組合裝置排放能力通常都是取單個安全閥額定排量的0.9倍，這顯然過于保守，不利于節能減排。

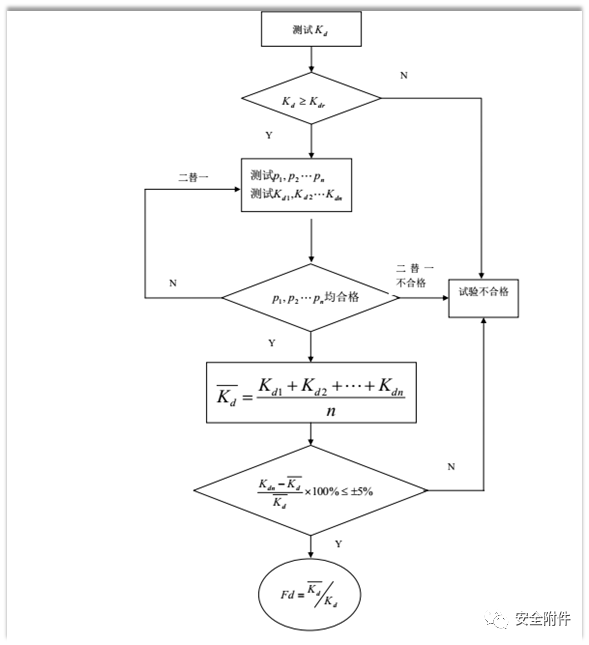

API520第一部分《Sizingand Selection》中，采用組合修正系數Kc考慮在安全閥入口安裝爆破片時對排放的影響，這種考慮方法在目前較為權威。對于組合修正系數Kc的取值，API520也僅給出了一個推薦值0.9，實際上，由于爆破片安裝幾何尺寸及結構的不同，組合修正系數并不相同。UG-132（安全閥與爆破片組合泄放裝置的性能）中，提供了測試實驗步驟以獲取組合校正系數。

GB567.2及GB150.1附錄B中有對于安全閥與爆破片串聯組合裝置的一般規定，但未給出泄放能力驗證要求，通常都是取單個安全閥額定排量的0.9倍。因此，明確安全閥與爆破片組合排放裝置的設計方法，確定組合排放修正系數的測試裝置并進行一定的實驗測試，以規范安全閥與爆破片安全裝置的組合裝置的使用，勢在必行。

2 標準編制原則

標準編制修改采用ISO 4126-3:2006《超壓保護安全裝置——第三部分：安全閥與爆破片安全裝置的組合》。本標準與ISO 4126-3:2006的技術性差異及其原因如下：

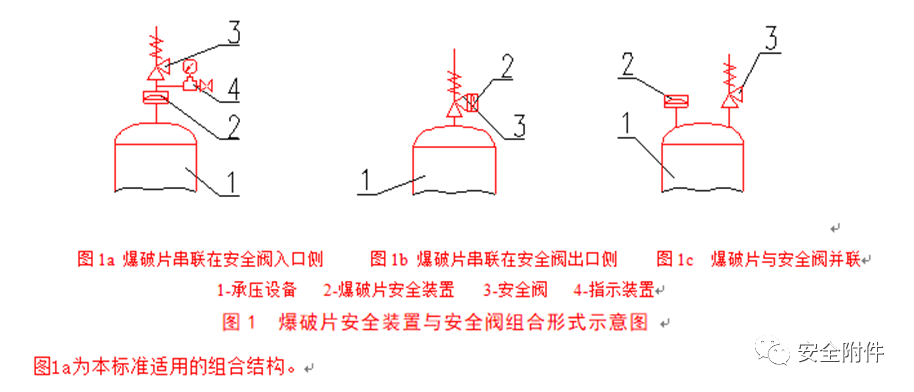

——關于范圍，本標準做了具有技術性差異的調整，以適應我國的技術條件和標準結構的要求，且考慮到目前國內尚無類似產品，刪除了爆破片安全裝置與先導式安全閥的組合、爆破片安全裝置與可控安全泄壓系統的組合的相關內容，調整情況反映在第1章“范圍”中。

——關于規范性引用文件，本標準做了具有技術性差異的調整，以適應我國的技術條件，第2章“規范性引用文件”中，用修改采用國際標準的GB/T 12241代替了ISO 4126-1、GB/T 567.1代替了ISO 4126-2、GB/T 567.2代替了ISO 4126-6。

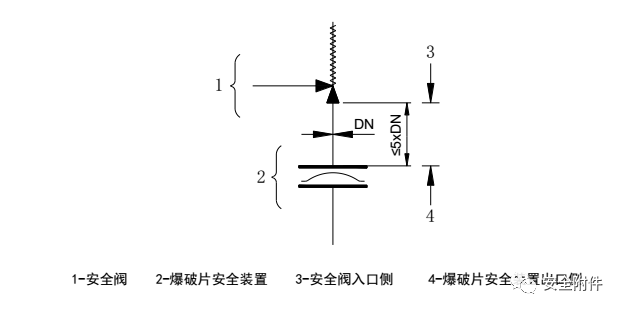

——刪除了ISO 4126-3:2006第3章中的部分術語。因?yàn)檫@些術語在GB/T 12241、GB/T 567.1中已有規定，且含義基本一致，將組合裝置的示意圖從術語中移至5.1。

——刪除了ISO 4126-3:2006中第4章關于符號的說明，術語與定義中對符合已經有了說明。
