透平膨脹機內為什么會出現液體?有什么危害?怎樣預防?

答:氣體在膨脹機內膨脹時,溫度明顯降低。在膨脹機內,溫度最低的部位是在工作輪的出口處。如果在膨脹機工作輪內氣體的溫度低于該部位壓力所對應的氣體液化溫度,則將會有部分氣體液化,在膨脹機內出現液體。

膨脹機帶液有什么危害?怎樣預防?

膨脹機帶液的危害：

膨脹機帶液可以從間隙壓力表指針大幅度擺動來判斷,嚴重時甚至可能超過該表的量程范圍,隨之壓力表打壞。由于膨脹機內部汽化的氣體會對導流器出口和葉輪產生強烈沖擊,更有甚者會造成葉片斷裂。

由于透平膨脹機工作輪的旋轉速度很高,液滴對葉片表面的撞擊將加速葉片的磨損。更為甚者,液滴在離心力的作用下,又會被甩至葉輪外緣與導流器的間隙處,使液體溫度升高,急劇汽化,體積驟然膨脹。

因此,在膨脹機內是不允許出現液體的。

當膨脹機內出現液體時會出現以下癥狀：

1.機后的壓力表可以觀察到指針在不斷地抖動。

2.間隙壓力大幅度升高,并波動。

如何預防膨脹機內帶液

為了防止膨脹機內出現液體,只能將機后溫度控制在高于機后壓力所對應的液化溫度。液化溫度與壓力有關,機后壓力愈高,對應的液化溫度也愈高。空氣膨脹和氮氣膨脹時機后壓力對應的液化溫度曲線和實際運轉的溫度控制極限線如下圖所示。

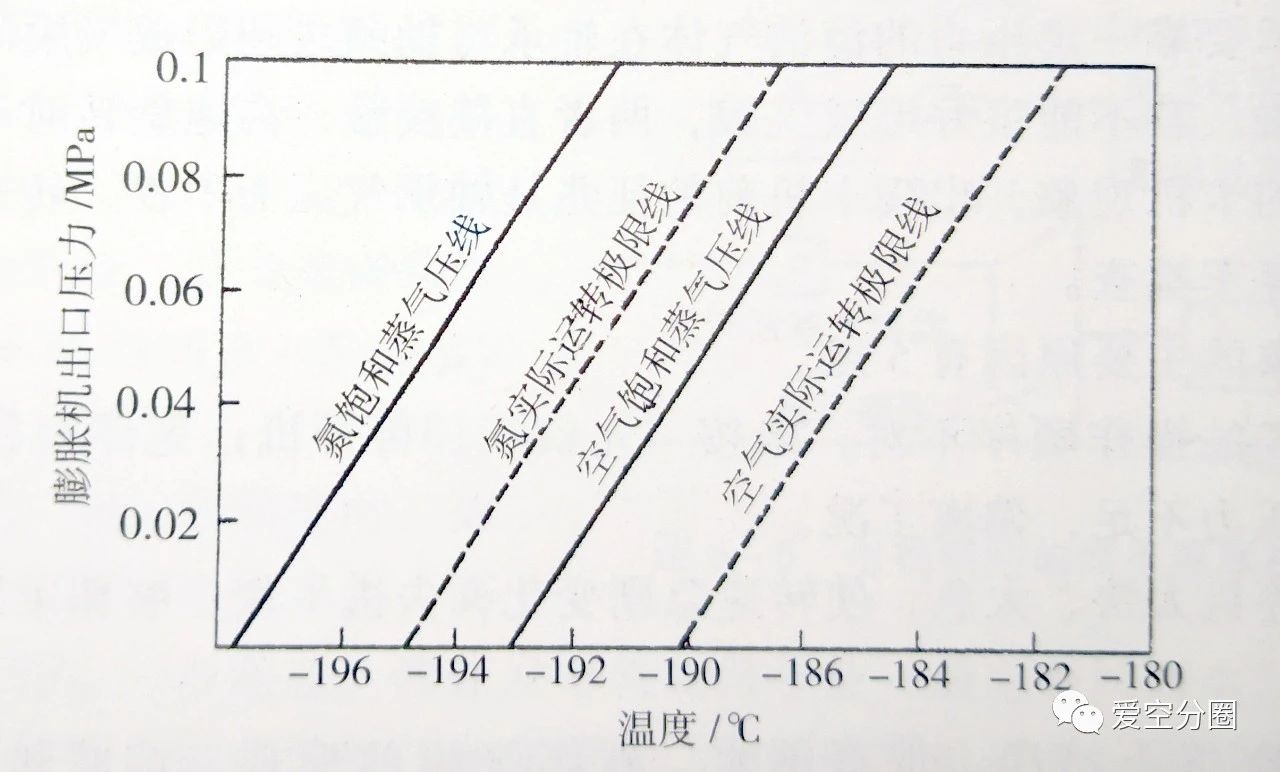

圖膨脹機后溫度控制線

上圖例說明：如,當機后壓力為0.04MPa時,空氣的液化溫度為-188.5℃。實際測定的膨脹機后溫度是機后管道中的溫度,而溫度最低點是在葉輪出口處。因此,如果在管道中的氣體已接近液化溫度,在葉輪中可能已出現液滴。并且測量儀表一般存在2%的誤差,所以實際控制的機后最低溫度比液化溫度高3℃以上才是安全的。
