智能傳感物聯技術在工業氣體行業的應用

工業氣體行業歷經百余年發展，2017年全球工業氣體市值就已經超過1000億美元，主要的供氣方式有管道輸送、現場制氣、大宗儲罐液態氣供應、鋼瓶等，伴隨氣體市場的不斷擴張，供氣設備基數不斷增加，傳統供氣方式的痛點日益顯現，管道輸送的氣體意外泄露問題，大宗儲罐的資產管理問題，鋼瓶更換的運維人力成本上漲問題，瓶?jī)?nèi)余氣浪費問題等。隨著工業物聯技術的發展，設備上云理念的不斷深入，遠程監測，智能送氣/調度技術為傳統工業氣體行業賦能。

工業互聯網技術在工業氣體領域的關鍵應用即通過對可槽車充氣的快充儲罐的實時監測，替代傳統的鋼瓶送氣方式：

安全方面，不再使用鋼瓶，消除現場存放鋼瓶的隱患，原本需要多次運輸鋼瓶，現在通過槽車一次解決，減少客戶與高壓、低溫氣體的接觸；

效率方面，無需再為丟失鋼瓶而煩惱，節省更換鋼瓶的成本和人力，罐裝系統和使用過程不會浪費剩余的氣體；

服務品質方面，國際標準的專用容器，消除潛在的污染問題，簡化了庫存管理，日常維護更專業，穩定、不間斷的供應，提升運營效率；

數據賦能方面，專業的預測模型可評估每個客戶的用氣習慣，配送系統應運而生，最大程度方便客戶，定期評估業務拓展，及時更新供應來滿足客戶動態需求，簡化采購和付款等流程，降低管理和交易成本的同時，大幅提升交易便捷性。

上述方案的核心在于數據，而如何采集到現場儲罐、設備的實時狀態，是方案實現的前提條件。艾絡格針對工業氣體供應商、現場制氣設備供應商、配氣設備供應商等不同客戶群體，基于上述不同應用場景，提供每一個細分應用的系統解決方案。

1. 工業氣體供應商儲罐、槽車實時參數監測系統

艾絡格為工業氣體供應商提供儲罐液位實時監測、槽車地理位置/壓力實時監測等，對于終端用氣客戶來說，無需再通過電話、微信等方式進行主動訂氣操作，供氣商運營后臺可實現全自動化配氣、調度操作，槽車實時位置、剩余量等信息監測，設備與運維人員信息綁定，液位過低實時報警和設備故障實時報警，報警信息推送到相關責任人，實現主動充氣，及時檢修等功能。儲罐液位監測系統和槽車位置/壓力監測系統，都是由現場/設備感知設備、通信設備和運營后臺三部分組成。

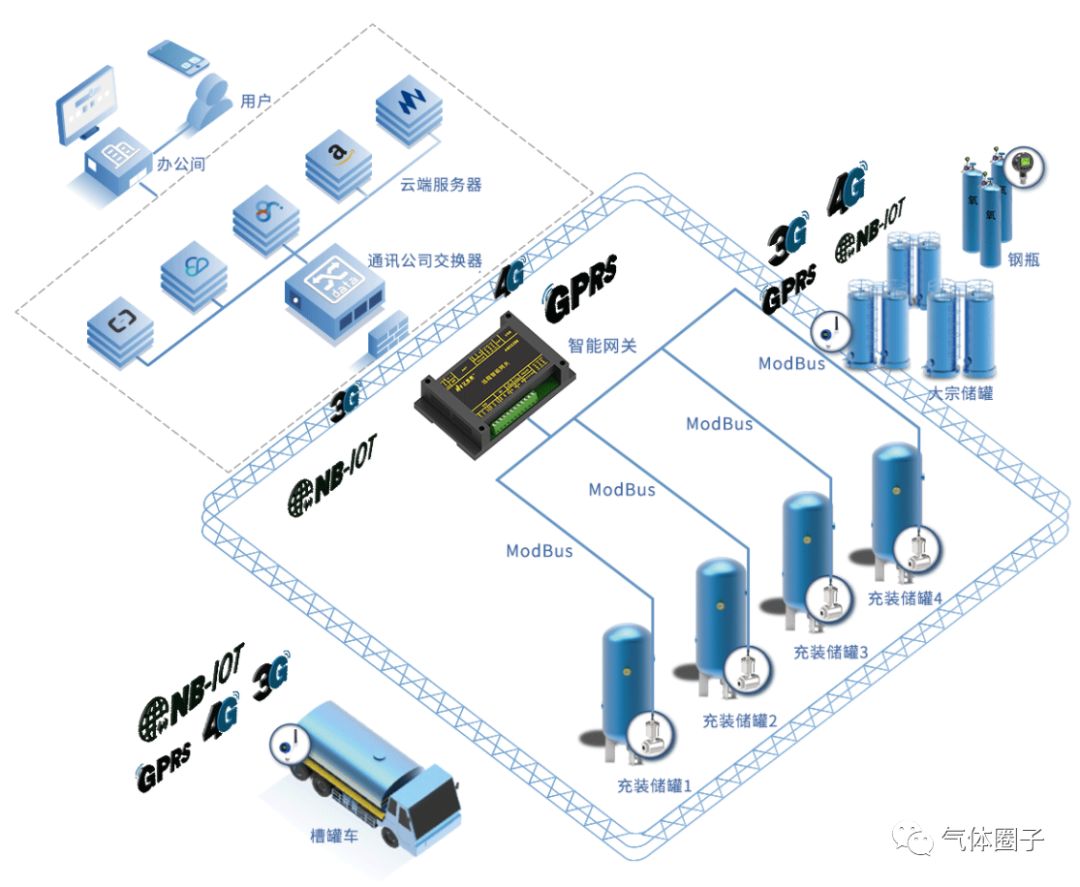

方案系統框圖如下：

艾絡格解決方案有如下特點：

1、現場感知和通信設備know-how

根據以往項目經驗，艾絡格按照不同的細分應用場景，提供相對應的產品方案，針對槽車監測，因槽罐隨槽車實時移動，有無線傳輸+定位需求，且監測設備自帶電池，需要低功耗，長壽命。

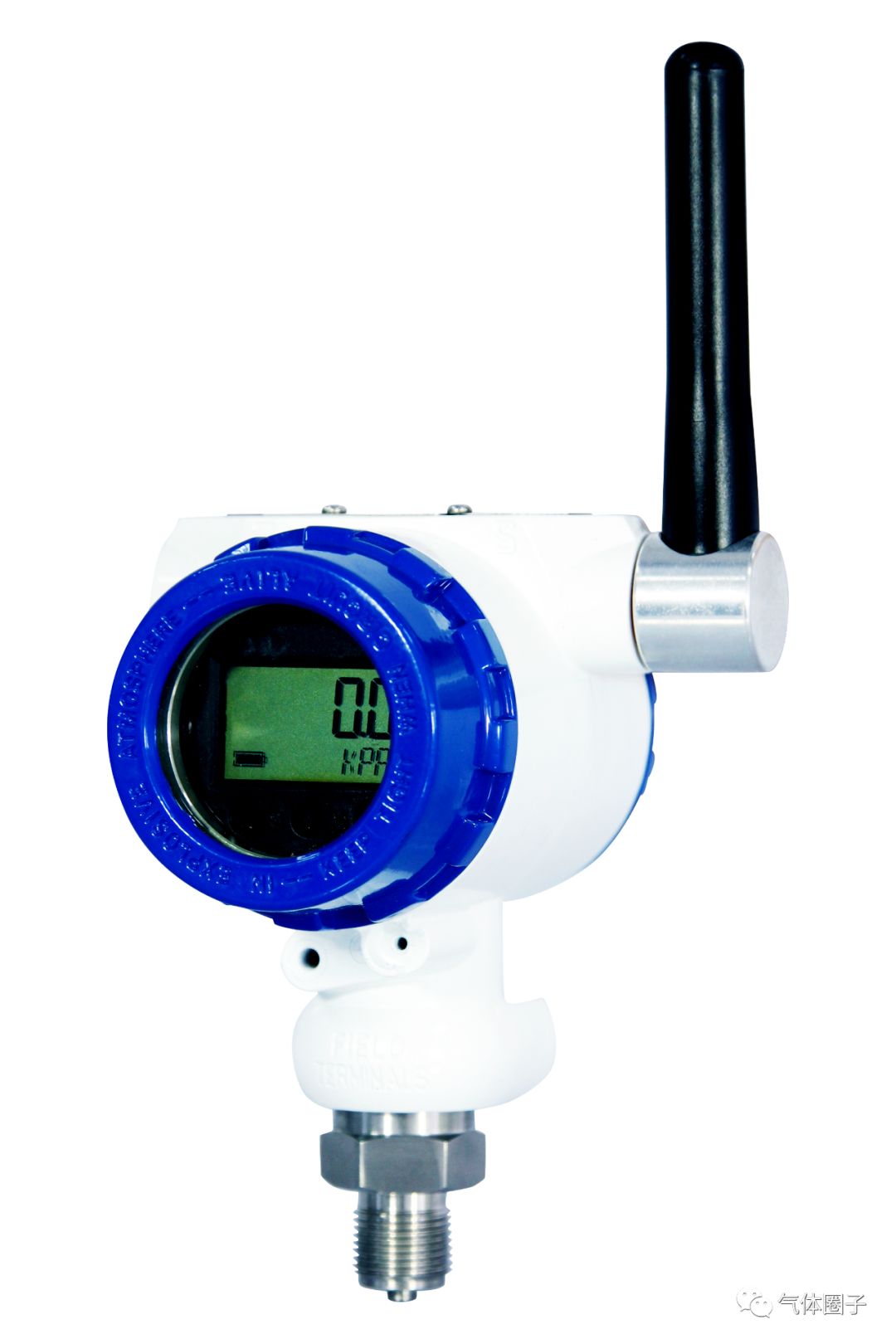

艾絡格智能壓力變送器產品，匹配上述應用需求，具體參數如下：

對于大宗儲罐液位實時監測的應用場景，因各儲罐分布較遠，單個站點數據需要直接上云，多數大宗儲罐站點取電困難，因此大宗儲罐感知設備需要廣域網通信的，內置電池的液位監測設備，而如有資產管理需要，還應增加定位功能。

無線通信方面，可根據大宗儲罐的實際站點通信條件，進行NB-IoT、2G、4G通信方式選擇。具體應用場景下通信方式的選擇也依賴于當?shù)氐耐ㄐ艞l件，在NB-IoT基站設施完備的環境下，優先選擇NB-IoT方式，相對4G通信，同條件下，NB-IoT功耗降低近50%。

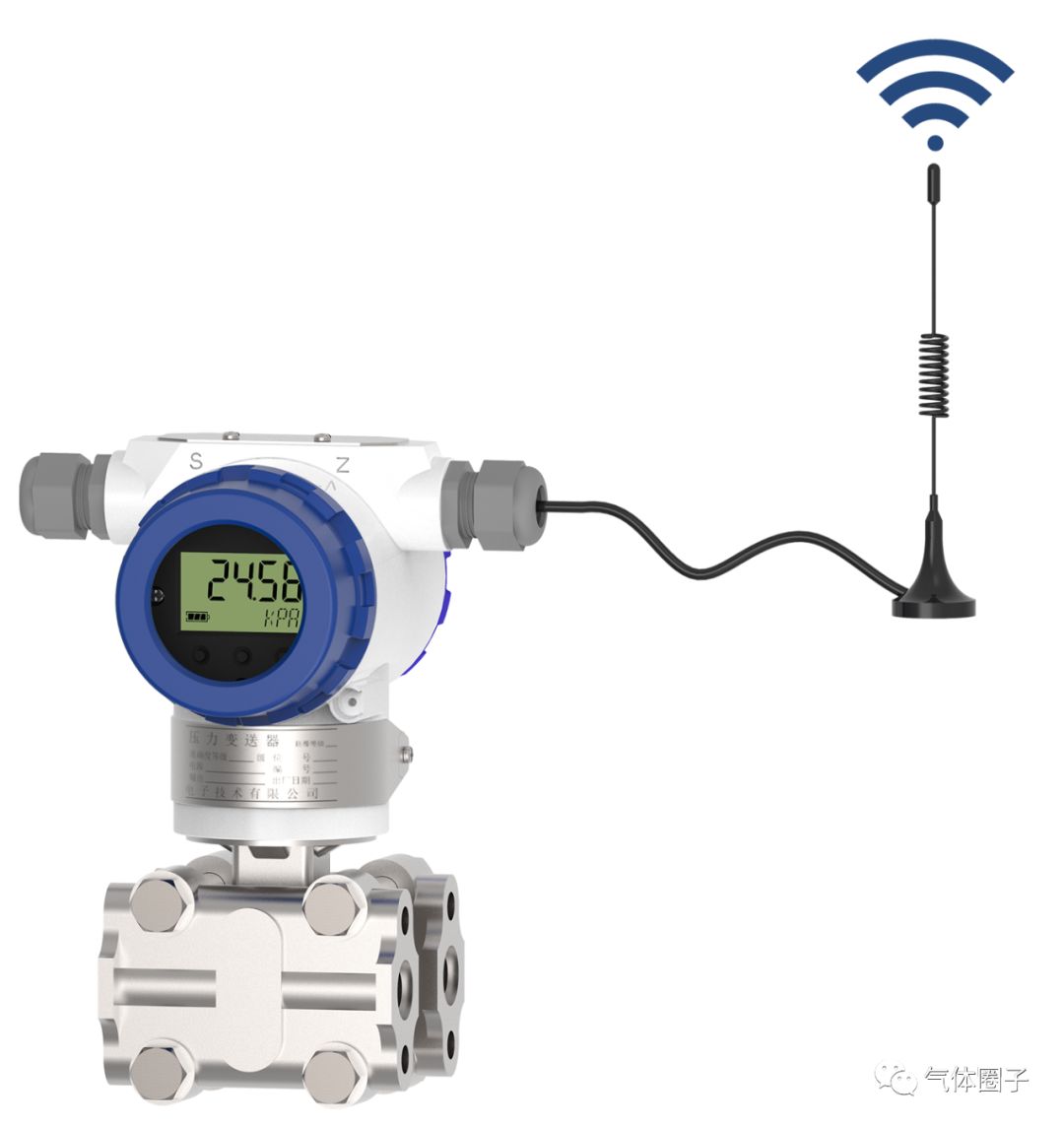

艾絡格智能液位變送器產品參數如下：

相對大宗儲罐的離散型分布，快充儲罐有其獨特的應用場景，數量相對多，且存在多個儲罐集中分布現狀，綜合考慮以上特征，艾絡格為快充儲罐量身定制高性價比的星型組網監測方案，即一個站點標配一個通信設備，每個儲罐上安裝一個液位傳感器，通過一個通信設備采集N個傳感器數據的方式，分?jǐn)偼ㄐ旁O(shè)備成本，降低方案成本。而液位傳感器方面，艾絡格也在原有的傳統差壓變送器基礎之上，進行設計和技術改進，最大程度降低產品成本，以便大批量推廣普及。

除以上應用場景的解決方案以外，艾絡格還在開發針對鋼瓶壓力監測的無線壓力表設備，根據鋼瓶的不定期更換、鋼瓶組隊使用等具體使用場景，匹配適合的無線局域網應用技術，另基于鋼瓶相對基數大的使用現狀，對產品性價比有更高的要求，該方案目前處于產品試裝驗證階段。

數據可視化和大數據分析

除以上現場/設備數據接入，艾絡格還可根據采集的現場數據，進行后臺可視化呈現，以及數據預處理等。在此環節，艾絡格可以：

如客戶自有數據處理模型，艾絡格會與客戶對接API數據協議，并根據客戶實際需求，進行采集頻率、數據格式、單位形式等參數的配合和調整，保證現場數據與客戶需求的無縫對接；

如客戶暫無現有數據處理平臺，艾絡格可提供模塊化可視工具和數據處理模型，客戶按需使用和對接。

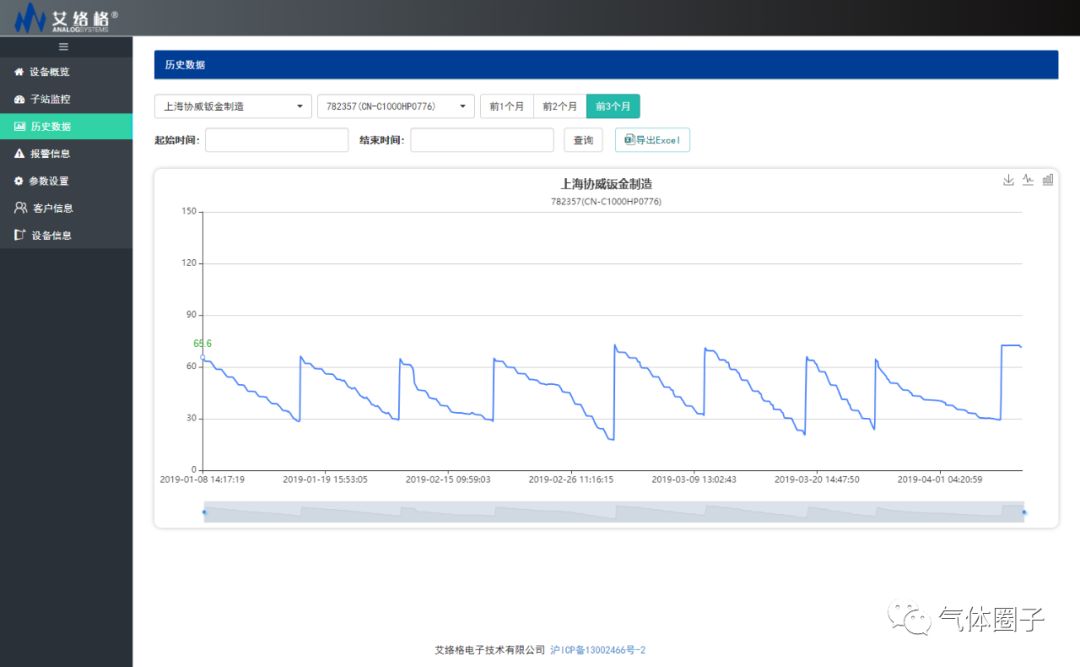

如上，是對現場儲罐的簡單統計圖表化顯示，也可根據客戶定制化需求進行不同形式可視化呈現。

2. 現場制氣/配氣設備實時監測、遠程控制系統

相比于工業氣體供應商槽車和儲罐實時監測需求，現場制氣設備的傳感物聯需求則復雜很多，因?yàn)樯婕暗綄?duì)現場設備運行狀態多參數的實時采集和對設備的遠程遙控，因此方案復雜性增加，在此基礎上，要保證監測系統的安全可靠運行，對物聯方案供應商提高了要求，增加了挑戰。

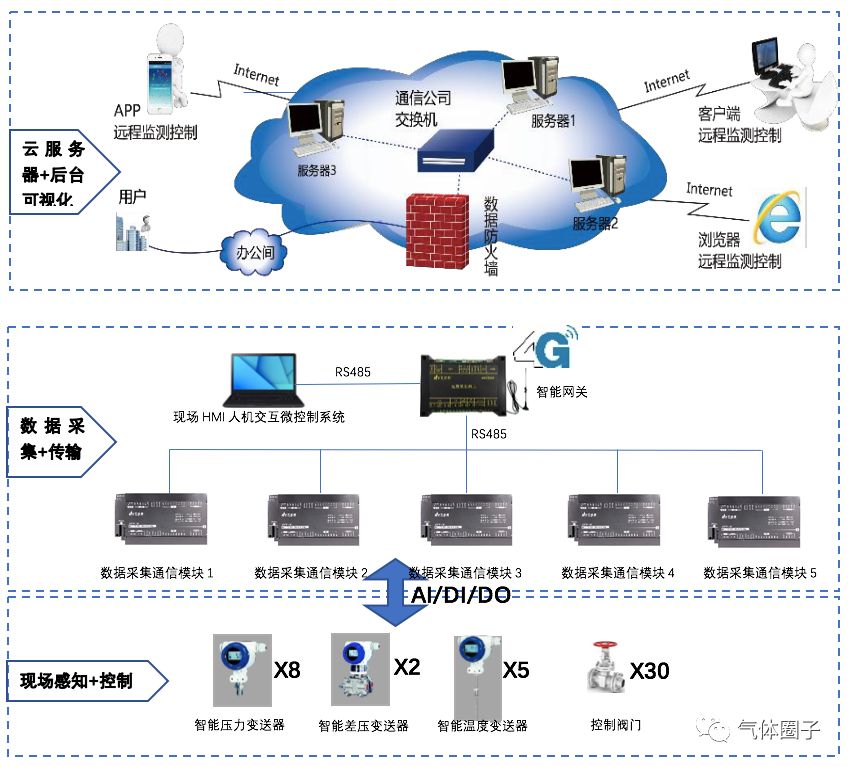

艾絡格深入制氣/配氣設備現場，深挖現場PLC、各類監測儀器儀表數據通信協議，集成艾絡格已有監測設備，在本地監控系統基礎上，實現現場數據無線傳輸，以及后臺可視化界面和數據分析處理，為設備監測提供從端到云的整體解決方案。系統架構圖如下：

艾絡格設備物聯方案包括工廠現場本地監控平臺和艾絡格 SmartLink Systems云端監控平臺，支持現場實時顯示和實時控制，以及遠程實時監測和遙控等功能。其中后臺操作平臺支持PC Web端，手機微信公眾號，手機APP等多種形式，同時，支持手機微信、短信息、郵箱等多種信息推送方式。此外，可根據客戶需要進行用戶權限級別設置，設備信息設置等。

平臺主要功能如下：

設備實時狀態MAP顯示

遠程實時控制

歷史數據分析

報警顯示/分析及設備預測性維護

人員信息配置

設備信息配置

綜上，艾絡格工業氣體全套解決方案，致力與傳統工業氣體制造商、運營商、設備制造商一起協力打造數字工廠、智能調度等智能+工業氣體新生態。
