中國稀有氣體行業市場深度解答

一、稀有氣體綜述

稀有氣體是指元素周期表上所有0族元素對應的氣體單質，也稱為惰性氣體。在常溫常壓下，它們都是無色無味的單原子氣體，很難進行化學反應。稀有氣體共有7種，它們是氦氣（He）、氖氣（Ne）、氬氣（Ar）、氪氣（Kr）、氙氣（Xe）、氡氣（Rn，放射性）、氣奧（Og，放射性，人造元素）。

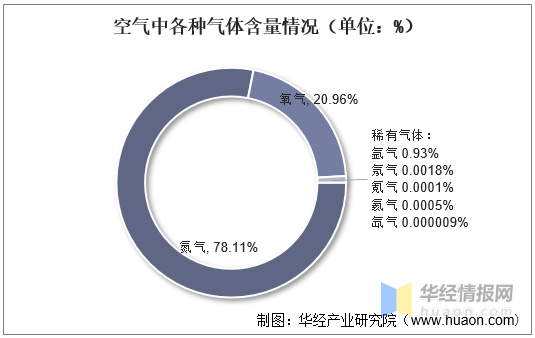

空氣中各種氣體含量情況（單位：%）

資料來源：公開資料整理

氙氣氪氣的下游應用領域廣泛，在現代工業體系中有著重要地位。氙氣和氪氣在電子、醫療器械、氣體激光器與等離子流等工業技術領域有著極其廣泛的應用。在電子領域，氙氣是離子注入生產階段使用電子特氣的重要組成成分，而氪氣則是光刻膠印刷生產階段使用電子特氣的重要組成成分。

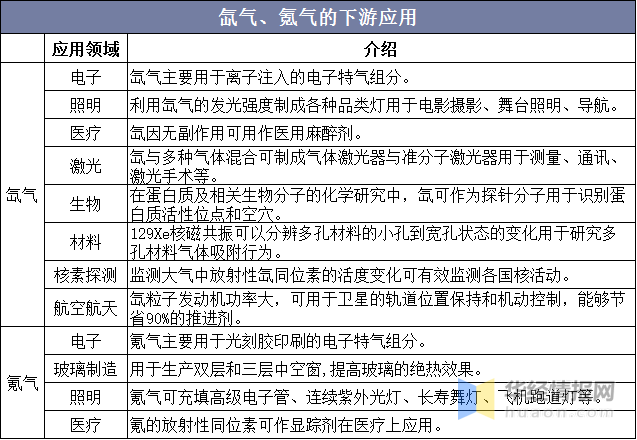

氙氣、氪氣的下游應用

資料來源：公開資料整理

氪氣、氙氣在空氣中的含量極少這兩種氣體提取難度較大,通常只有在大型、特大型空分設備上才具備提取能力,目前廣泛使用的制備方法主要是低溫精餾法，即根據空氣中不同氣體成分的沸點不同將各種氣體分離出來。

具體來看，氪氣、氙氣制備分為粗制和精制兩個環節，原材料主要是空分設備的副產物。氪氣、氙氣的制備一般分為兩個階段，第一階段為粗制系統：大型、特大型空分設備低溫精餾提取貧氪氙混合物，在空分設備冷箱內完成，大氣要經過壓縮、冷卻、吸附、膨脹制冷、精餾、凈化和換熱等多道工序；第二階段俗稱精制系統：將貧氪氙混合物精制到高純產品，要經過加壓、催化、吸附、換熱、精餾和凈化等多道工序。

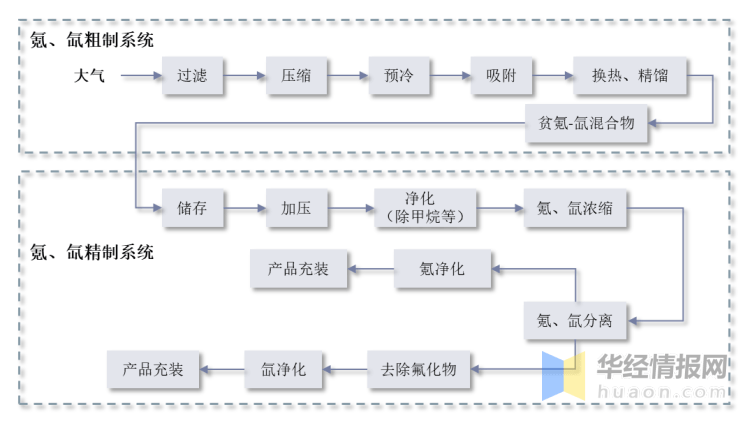

氪氙的生產過程

資料來源：公開資料整理

二、稀有氣體相關政策梳理

國家產業政策保駕護航，進口替代有望加速推進。特種氣體作為關鍵性材料，是我國產業政策重點支持發展的高新技術產業之一，近年來不斷得到國家政策的大力支持。自2009年以來，國家發改委、科技部、工信部、財政部等多部門相繼出臺多部新興產業相關政策，均明確提及并部署了氣體產業的發展，并且對于特種氣體確立了其新材料產業屬性，有力推動了特種氣體產業的發展。

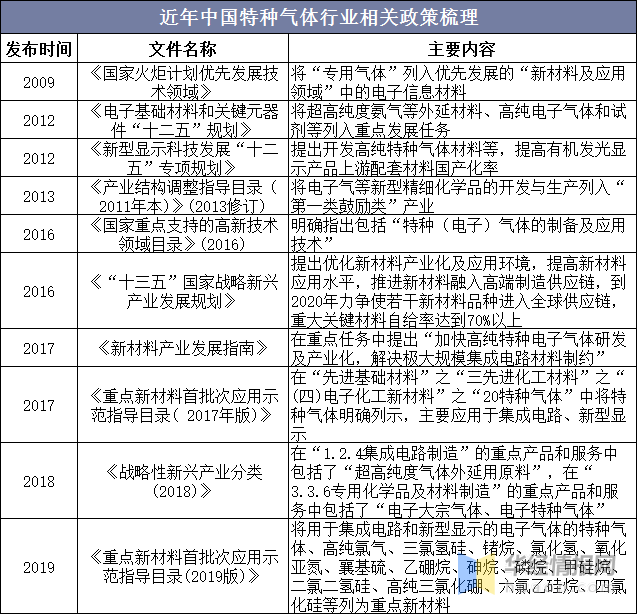

近年中國特種氣體行業相關政策梳理

資料來源：政府公開報告，華經產業研究院整理

三、工業氣體產業鏈

工業氣體行業上游原材料主要為空氣、工業廢氣、基礎化學原料等，上游行業主要為設備供應商（空分設備、提純設備、儲罐等儲存容器設備、槽車等運輸設備）、電力供應商、基礎化學原料供應商等。工業氣體行業的下游行業主要為電子半導體、生物醫藥、新能源、冶金、化工、機械、電力、建材、照明、食品、農業等行業，下游應用廣泛，單一下游行業的經濟波動對工業氣體行業的影響較小。其中，普通工業氣體終端用戶市場主要集中在冶金和化工等傳統行業，特種氣體終端用戶市場主要在電子半導體、生物醫藥、新能源等領域。

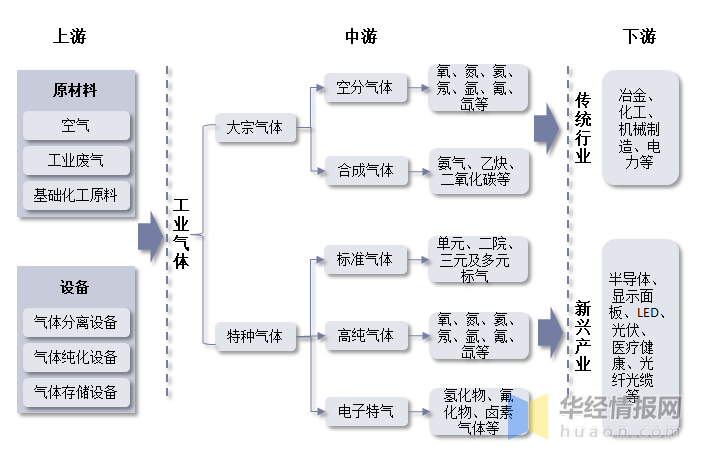

工業氣體產業鏈

資料來源：公開資料整理

工業氣體的制氣模式有自建設備制氣和外包供氣，我國外包供氣市場份額從2017年的55%增至2021年的65%，但與發達國家80%的外包率仍有差距。

工業氣體的供應模式包括大宗供氣、零售供氣，分別滿足不同需求的客戶群體。大宗供氣主要指現場制氣，在用戶現場投資空分設備直接供氣，或通過管道為一定區域內用戶供氣，合同期較長，通常為10年以上。零售供氣可分為瓶裝供氣和儲槽供氣。瓶裝氣體主要滿足現貨市場需求，適合小批量氣體用戶。液體槽車適用于中等批量需求客戶或用氣需求波動較大，對多種氣體有零碎需求的客戶。2021年，現場制氣在工業氣體供應中占比最大，達到65%；其次是儲槽供氣，占比達到21%；剩下的氣體供應為瓶裝供氣，供應占比為14%。

2021年中國工業氣體供應方式占比情況

資料來源：公開資料整理

四、稀有氣體行業現狀分析

1、工業氣體市場現狀

全球工業氣體行業發展歷經200多年，整體呈穩步發展。在全球經濟穩步增長，工業發展穩定的環境下，全球工業氣體市場將持續穩定增長。據統計，2021年全球工業氣體市場規模達到9432億元，同比增長8.2%。

我國工業氣體行業較全球工業氣體行業起步晚，但在國家政策推動，外資引入，高新技術發展等因素的影響下發展迅速，市場規模從2017年的1200億元增長至2021年的1795億元，2017-2021年CAGR為10.6%。

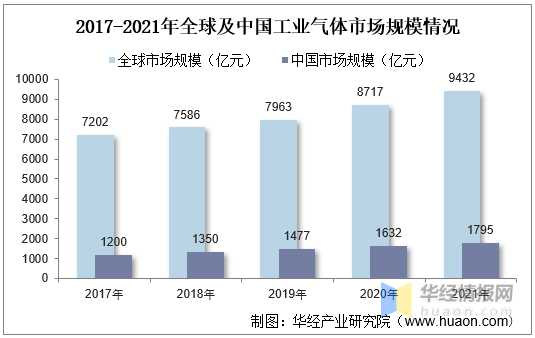

2017-2021年全球及中國工業氣體市場規模情況

資料來源：公開資料整理

從細分市場結構來看，2021年特種氣體需求占比僅19%，電子特氣占據特種氣體市場的主要份額，隨著下游新興產業加速發展，預計以電子特氣為主的特種氣體占比有望提升至2025年的25%。

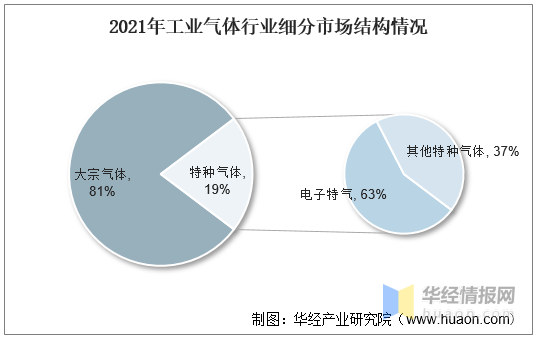

2021年工業氣體行業細分市場結構情況

資料來源：公開資料整理

2、稀有氣體進出口現狀

“其他稀有氣體”（包括氪氣、氙氣等）海關編碼為“28042900”。從稀有氣體進出口情況來看，近年來我國稀有氣體進口數量保持穩定，自2015年來，稀有氣體出口量持續減少。據中國海關數據，2021年我國稀有氣體進口數量達到377噸，進口金額達到3.15億美元；出口數量為30噸，出口金額為0.68億美元。

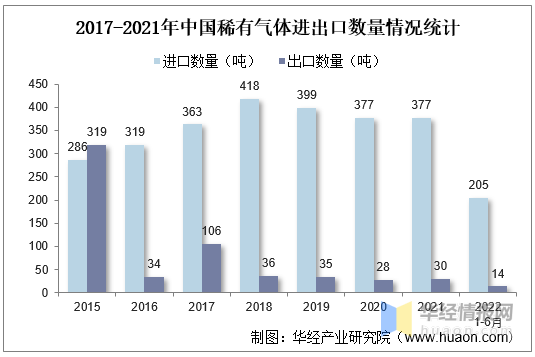

2017-2021年中國稀有氣體進出口數量情況統計

資料來源：中國海關，華經產業研究院整理

從稀有氣體進出口均價來看，由于“28042900”稀有氣體統計類目包含多種氣體，因此從整體上來分析，我國近年來稀有氣體進出口均價整體保持上漲。2022年1-6月，我國稀有氣體進口均價為112.0萬美元/噸，出口均價為127.1萬美元/噸。

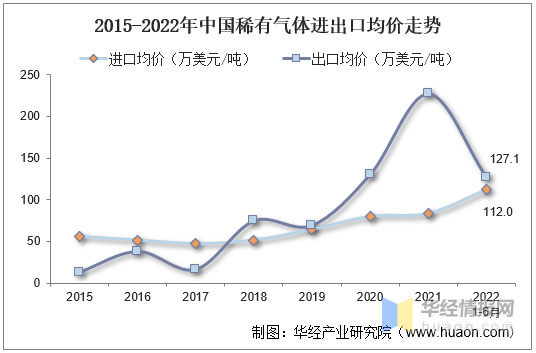

2015-2022年中國稀有氣體進出口均價走勢

資料來源：中國海關，華經產業研究院整理

從進口地區分布情況來看，我國稀有氣體主要進口國家為卡塔爾，進口數量占比81%。

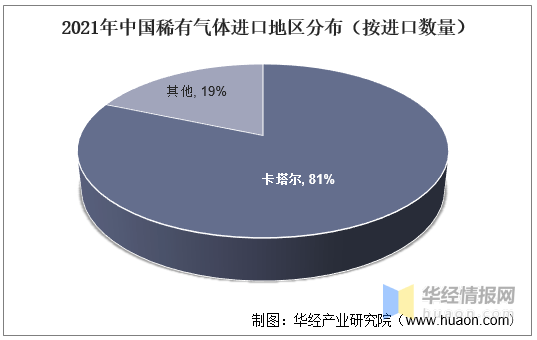

2021年中國稀有氣體進口地區分布（按進口數量）

資料來源：中國海關，華經產業研究院整理

3、稀有氣體價格情況

從市場價格走勢來看，2022年稀有氣體市場供需失衡，氙氣、氪氣價格大幅上升。自2021年開始，稀有氣體價格開始呈現不斷上漲趨勢，2021年1月，國內氙氣、氪氣的市場價格分別為88000元/m³、5500元/m³；到2022年2月俄烏戰爭前，氙氣、氪氣價格已漲到286071.43元/m³、28607.14元/m³，同比增長325.08%、440.11%；2月后，受到俄烏戰爭以及俄羅斯限制出口稀有氣體政策的沖擊，稀有氣體價格開始飆升。2022年7月，氙氣、氪氣價格分別為52.5萬元/m3、5.23萬元/m3，幾乎翻了一倍。

價格上漲主要原因為：烏克蘭的氪氣、氙氣的全球供應份額分別達到40%和30%，是全球稀有氣體至關重要的生產基地。由于俄烏戰爭的影響，烏克蘭稀有氣體業務受到?jīng)_擊，考慮到烏克蘭的鋼廠在戰爭中被炸毀，而鋼鐵是空分設備最主要的下游應用，烏克蘭的稀有氣體產能大概率遭受不可逆損失，同時也在全球稀有氣體市場上留下了較大的產能缺口。

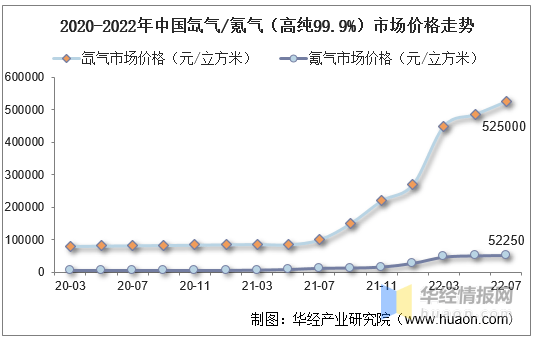

2020-2022年中國氙氣/氪氣（高純99.9%）市場價格走勢

資料來源：公開資料整理

五、稀有氣體行業競爭格局

1、市場集中度

從全球工業氣體市場競爭格局來看，國際工業氣體市場份額主要由兩大巨頭占據。從全球工業氣體市場來看，德國林德、法國液化空氣兩家占據了較高的市場份額，市占率分別為21%、20%，體量規模上相較其他工業氣體供應商具備較大的領先優勢，美國空氣產品、日本太陽日酸，市占率分別為7%、5%。

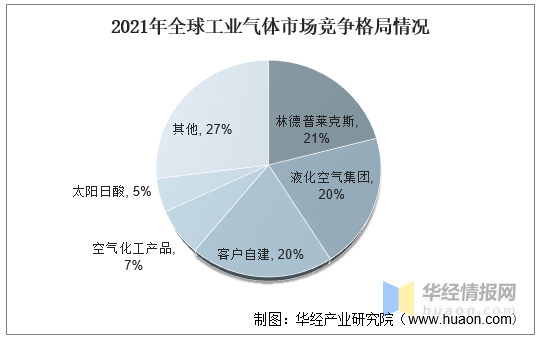

2021年全球工業氣體市場競爭格局情況

資料來源：公開資料整理

2、企業經營情況

從主要企業經營情況來看，國際龍頭不斷通過收購擴張自己的業務體量，2000-2018年間，德國林德氣體通過對瑞典AGA和英國BOC的收購，以及與美國普萊克斯的合并成為最大的工業氣體公司，形成林德氣體集團，2021年收入2058億元，相較杭氧股份的118.78億元，海外企業的規模優勢較大。

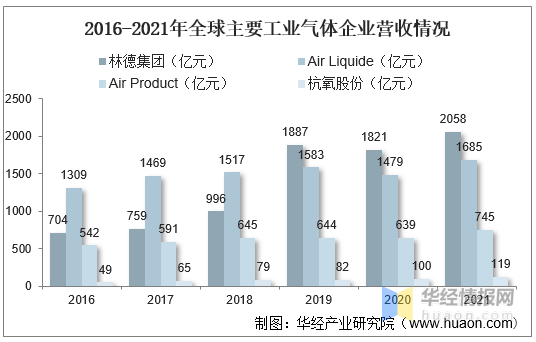

2016-2021年全球主要工業氣體企業營收情況

資料來源：公開資料整理

3、企業擴產計劃

目前各家氣體生產廠商均開始布局稀有氣體產能建設項目，以填補烏克蘭稀有氣體的產能缺口，滿足不斷擴張的市場需求。杭氧公布的氪氙精煉提取項目將于2022年下半年完工，項目設計產能為2000Nm³/a氙氣、20000Nm³/a氪氣，是目前收集到的公開信息中建設進度最快的項目。杭氧或?qū)⒙氏葘崿F(xiàn)氪氙的產能建設，帶頭推動行業出清，有望在供需平衡前以較高價格實現氪氙的銷售，享受到短期內的價格紅利。

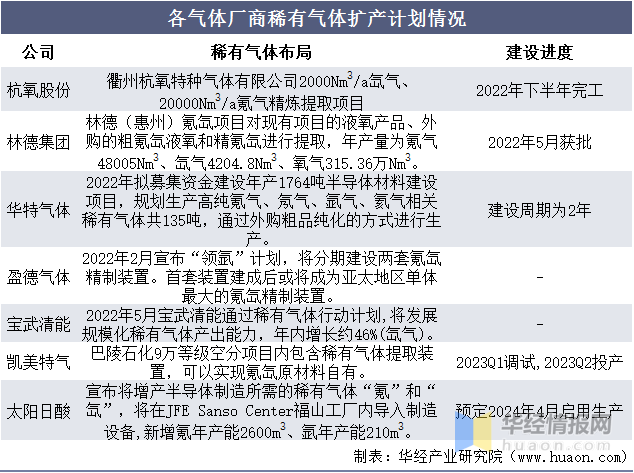

各氣體廠商稀有氣體擴產計劃情況

資料來源：公開資料整理

六、稀有氣體行業未來發展趨勢

從需求端來看，氪氙在電子領域中主要用于準分子激光、濺射、蝕刻環節，是電子特氣中重要的組分。準分子激光中使用到的氣體中需要包含氪氣、氙氣；濺射環節則需要利用到稀有氣體的惰性來提升濺射產率；蝕刻環節中，需要利用到氙氣電離電位、化學惰性的組合來調節蝕刻反應過程中的電荷分布。

自2020年下半年以來，全球芯片荒的趨勢始終在沖擊各產業的供應狀況。尤其是汽車產業，芯片短缺的問題預計將使全球汽車產業在2021年減少770萬輛的汽車出貨，損失金額高達2100億美元。在半導體需求短缺大環境下，企業產能滿載，晶圓代工巨頭加足馬力紛紛擴產，臺積電、三星、英特爾、中芯國際等全球主要的晶圓廠均公布了各自的擴產計劃。以全球晶圓代工重要生產基地中國臺灣為例，晶圓代工的產量呈不斷提升趨勢，2022年4月，12英寸以上晶圓產能已經達到1245千片/月，同比增長18.46%。晶圓擴產過程中，各大晶圓廠會提前進行稀有氣體的庫存儲備，提升了市場上對電子特氣的需求，氙氣和氪氣作為電子特氣的原材料價格也隨之水漲船高。
