空分冷箱內塔容器組對焊接，這些知識很難找！

1、焊接材料及相關設施的要求

2、施焊環境的要求

3、焊接技術

• 施工順序。塔上、下段對接坡口加工— 塔下段吊裝就位—塔上段吊裝—組對—焊縫焊接—射線探傷—不合格焊縫返修—射線探傷—驗收；

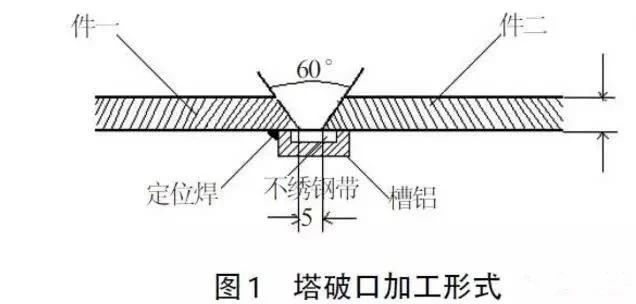

• 塔坡口加工形式。坡口要在地面加工好，用法蘭箍調整，消除焊口的橢圓度，并焊好襯圈，清除鋁屑。起吊時，焊口要用塑料布封閉。焊口內壁應對齊，當壁厚δ≤5mm時，內壁錯邊量不應大于0.5mm；當壁厚δ>5mm時，內壁錯邊量不應大于0.1δ，且不應大于2mm。具體坡口形式，見圖1塔破口加工形式；

• 焊前準備。

(1)氣焊工具二套，作焊前預熱用；

(2)氬氣純度應大于99.99%；

(3)清理工具：電動圓盤鋸，銼刀，鋼絲刷(輪)，電動銑刀、刮刀等；

(4)楔板修正焊縫錯口用；

(5)焊件組對前，首先用三氯乙烯等有機溶劑除去表面油污，兩側坡口的清理范圍不應小于50mm；清除油污后，坡口及其附近的表面可用銼刀、刮削、銑削或用鋼絲刷清理至露出金屬光澤，注意塔體壁厚減薄不能大于0.5mm；使用的鋼絲刷應定期進行脫脂處理；

(6)焊絲去除油污后，應用化學方法去除氧化膜，可用5~10%的NaOH溶液，在溫度為70℃下浸泡30~60s，然后水洗，再用15%左右的HNO3在常溫下浸泡2min，然后用溫水洗凈、晾干并保持干凈清潔；

(7)焊件和焊絲清理后在24h內使用，如超過24h，要重新清洗。

(8)正式焊前應，首先用試板做好各項工藝參數的模擬試驗，其母材材質、工藝條件、焊工、保護氣均要和正式焊接時相同;試板長度不得小于500mm，試板焊接接頭要100%射線檢測，應符合JB/T 4730.2—2005—Ⅱ級，焊接試板不合格不得正式焊接。

• 焊接工藝。

(1)焊接前，坡口、焊絲及不小于坡口兩側各50mm范圍內的表面，用脫脂劑擦洗干凈，用不銹鋼絲刷徹底清除氧化膜；清理下坡口時應向外刷，清理上坡口時，下部容器開口應用塑料布封好，防止鋁屑進入容器內；

(2)焊縫采用手工鎢極氬弧焊雙人單面焊，焊接時應注意A 、B 焊工要配合默契，同向、等速，焊接過程中隨時檢查垂直度，并利用焊接反變形方法及時調整，焊縫應不間斷一次性焊完；

(3)一周點固焊完畢，間隙會產生收縮，但起碼要保持3~5mm的間隙。定位焊長度為40mm左右，每隔500mm左右作一定位焊；

(4)當環境溫度小于5 ℃，壁厚大于8mm時焊前應用H01-20焊炬在焊縫坡口二側均勻加溫到100~200 ℃；因焊件厚度較大，應采用多層多道焊；

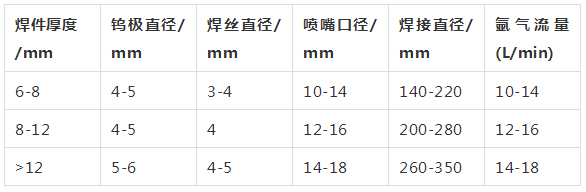

(5)實際焊接時的焊接工藝參數應與試板模擬試驗基本保持一致，對于不同的壁厚推薦表1焊接工藝參數；

(6)多層多道焊時，每焊完一遍應用機械方法清理氧化膜，為保證焊接質量，層間溫度不得超過65 ℃；

(7)焊接過程中，如點固焊開裂，造成錯口，應停止焊接，經修復后方可繼續焊接；

(8)當鎢極出現觸鎢現象時，停止焊接，將鎢極、焊絲、溶池處理干凈后，方可繼續；

(9)總的施焊原則是：大電流、快速焊；

(10)焊縫除未焊透，有裂紋外，應盡量減少返修；多次返修會引起設備變形和影響焊接接頭的質量（很容易產生裂紋），因此力求一次焊接成功。如有非危害性缺陷（圓形氣孔）超標，應由設計、業主和監理單位協商處理，盡量不要返修；

(11)焊接返修時，應用機械方法，將缺陷處徹底鏟除，并按焊接工藝評定參數進行焊接；同一部位的返修不得超過兩次，否則要制定措施并經技術總負責人批準；

(12)在焊接過程中應隨時測量塔的垂直度、水平度，吊具待全部焊接完畢并經探傷檢查合格后方可拆除；

(13)焊接完畢，表面美觀、平整，鱗紋均勻，沒有表面氣孔、裂紋等缺陷；然后100%RT檢查，RT應不低于JB 4730—94—Ⅱ級片，PT為Ⅰ級。

4、塔焊縫返修

5、技術安全措施
