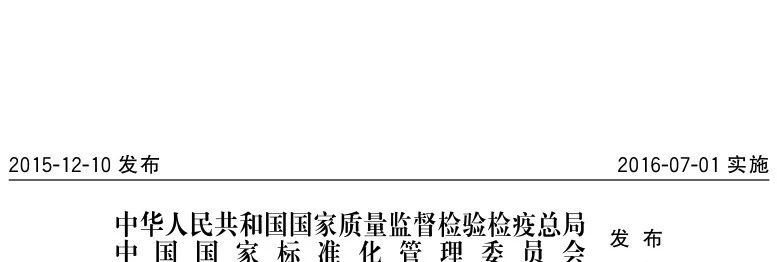

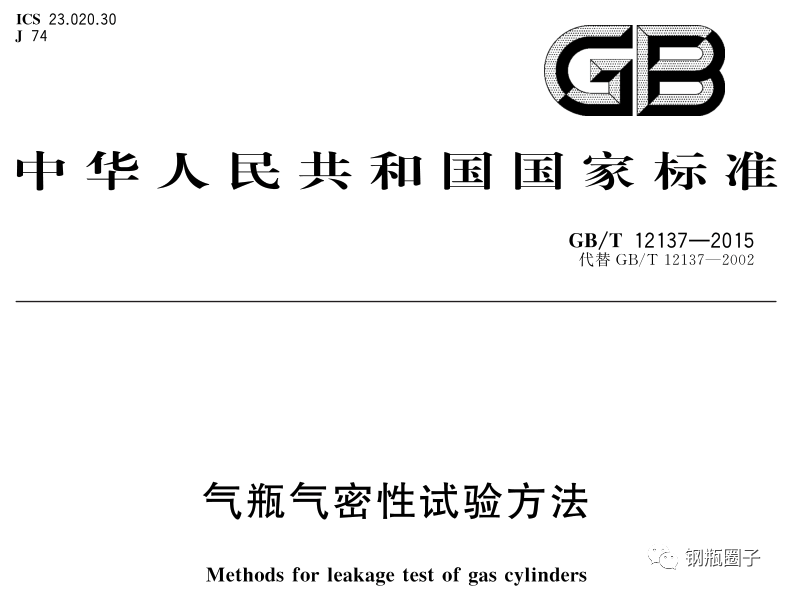

氣瓶氣密性試驗方法（國標GBT12137-2015）



1  范圍



    本標準規定了氣瓶氣密性試驗的試驗裝置和試驗方法的要求。

    本標準適用于采用浸水法或涂液法時氣瓶的氣密性試驗。



2 規范性引用文件



    下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

    GB/T 13005   氣瓶術語

    GB/T 16163   瓶裝氣體分類

    TSG R0004     固定式壓力容器安全技術監察規程

    TSG R0006     氣瓶安全技術監察規程



3 術語和定義



    GB/T13005    界定的以及下列術語和定義適用于本文件。

3.1    浸水法 water~immersion test

    將充有規定壓力氣體的受試氣瓶浸入水糟中，以檢査其氣密性的試驗方法。

    注：浸水法適用于受試氣瓶整體或局部部位的氣密性試驗。

3.2    涂液法 soap bubble test

    在充有規定壓力氣體的受試氣瓶的待查部位上涂以檢驗液，以檢查該處氣密性的試驗方法。

    注:涂液法適用于受試氣瓶與瓶閥螺紋連接處，瓶閥閥桿處，瓶閥出氣口，易熔塞或氣瓶焊接接頭等部位的氣密性試驗。



4  試驗裝置



4.1    充氣裝置



4.1.1    氣源壓力應大于受試氣瓶氣密性試驗壓力的1.1倍。

4.1.2    試驗介質應采用干燥、潔凈的空氣、氮氣或其他與受試氣瓶盛製氣體性質相容的、對人體無毒、無蝕性和不燃氣體(車用氣瓶除外)。對盛裝氧氣或氧化性氣體的受試氣瓶，試驗介質應嚴格禁油。

4.1.3   氣瓶氣密性試驗壓力應符合相應氣瓶的產品標準和TSG R006的規定。

4.1.4   充氣系統中應設置儲氣罐，儲氣罐上應裝置安全，儲氣罐設計、制造、安裝、改造、使用應符合TSG R0004的規定。

4.1.5   充氣系統中應設置可靠的除油和除水裝置，以保證試驗介質符合4.1.2的要求。

4.1.6   充氣系統的壓力管道應經水壓試驗合格，水壓試驗壓力不小于受試氣瓶氣密性試驗壓力的1.5倍，保壓時間不少于3min。充氣管道的設計、制造、安裝、使用等參照 TSG D0001 的有關規定

4.1.7    氣體壓機、貯氣罐等氣體增壓設備和充氣管道的出口端應安裝壓力表。氣體壓縮機、貯氣罐等氣體增壓設備壓力表精度不低于2.5級，充氣系和受試氣瓶連接管道上應設置校驗用壓力表和工作用壓力表，每天正式工作前需用校驗用壓力表對工作用壓力表進行校驗。壓力表的精度不低于1.6級，量程為氣瓶試驗壓力的1.5倍～3.0倍。校驗用壓力表的檢定周期為6個月。



4.2  試驗水槽



    用于浸水法氣密性試驗的試驗水槽應符合下列要求

    a)水槽深度應能使受試氣瓶全部沒入水中，且最高處距水面不小于5cm;

    b)水槽內壁應呈自色，糖內的水應保持清透明。槽內亮度不足時，應在糟底部設置照明設施。



4.3    檢驗液



4.3.1   驗用于涂液法氣密性試驗

4.3.2   檢驗液不得對受試氣瓶產生有害的作用，用于盛裝氧氣或氧化性氣體的受試氣瓶，應用無油脂的檢驗液。

4.3.3    檢驗液應選擇表面張力較小的液體，檢驗液應能檢測出微小泄漏的氣泡。



4.4  安全要求



4.4.1    氣密性試驗裝置應有可靠的安全防護設施，并且經過單位技術負責人或安全生產負責人確認并批準。

4.4.2    氣密性試驗應有專人負責，試驗過程中，未經單位技術負責人或安全生產負責人批準，與試驗無關的人員不得進入試驗現場。

4.4.3    氣密性試驗保壓過程中，不得帶壓緊固縲紋連接件或者向受壓元件施加外力。

4.4.4    定期對壓力管道進行安全檢查，每年不得少于一次。



5    受試氣瓶要求



5.1    受試氣瓶氣密性試驗前，應當先進行耐壓試驗，耐壓試驗合格后方能進行氣密性試驗。

5.2    盛裝可燃氣體的氣瓶定期檢驗時，氣瓶內可燃氣體的體積含量應小于0，4％(以充裝氣體作為試驗介質的除外)，符合要求后方能進行氣密性試驗。

5.3    受試氣瓶的表面不得有油污或其他雜物



6    試驗方法和判定依據



6.1    試驗介質和方法選用



6.1.1    氣瓶制造單位氣密性試驗介質應當符合4.1.2的要求，優先選用浸水法進行氣密性試驗。

6.1.2    氣瓶定期檢驗單位氣密性試驗介質和方法選用:

    a)    盛裝按GB/T 16163 分類為不燃、無毒、無腐蝕性氣體的氣瓶可以直接選用氣瓶盛裝氣體，采用浸水法或液法進行氣密性試驗。

    b)    盛裝其他氣體的氣瓶，試驗介質應當符合4.1.2的要求，且應采用浸水法進行氣密性試驗。



6.2    試驗條件



6.2.1    氣瓶氣密性試驗環境溫度大于0℃。

6.2.2    根據不同氣瓶的試驗要求，勻速緩慢地將受試氣瓶充到氣密性試驗壓力。



6.3    試驗要求



6.3.1    浸水法



    浸水法試驗要求如下:

    a)將充以試驗壓力氣體的受試氣瓶放入試驗水槽中，使受試氣瓶任何部位離水面不小于5cm;

    b)受試氣瓶浸水時間不少于1min，待受試氣瓶在水槽內穩定后，目視檢查各部位有無出現氣泡。



6.3.2    涂液法



    在充以試驗壓力氣體的受試氣瓶的待查部位涂上檢驗液，涂液保持時間不少于1分鐘。目視檢查涂液部位有無氣泡逸出。



6.4    判定依據



    試驗結果有下列情況之一者，則判定該受試氣瓶的氣密性試驗為不合格

    a)連續冒出氣泡

    b)固定位置氣泡抹去后·仍出現氣泡。



6.5    試驗結束后工作



6.5.1    試驗結束后，應緩慢放氣，可在瓶內保留適當余壓。

6.5.2    氣瓶的外表面，應擦拭干凈，不得留有水跡與污物。

6.5.3    對試驗不合格的氣瓶應在泄處作好明顯的標記并予以隔離。



7    試驗記錄要求



    氣瓶氣密試驗應做好試驗記錄，記錄內容至少包括:試驗氣瓶瓶號、門型號、試驗日期，試驗環境溫度、試驗介質、試驗壓力、保壓時間、試驗氣瓶異?，F(xiàn)象、試驗者簽字等。
