國內外企業都在總結空分裝置在流程組織、計算、設計、制造、配套、運輸、安裝、開車調試、運行等各方面的經驗和教訓，提出如下流程組織和配套方案：現代空分技術大型化6萬以上、8萬、10萬、12萬、15萬空分怎么做？
例如：
a、空壓機軸流、離心、軸流加離心
b、下塔填料塔還是篩板塔
c、主冷結構：臥式、立式多層床、降膜主冷
d、要不要帶液體膨脹機
e、設備在現場制作還是工廠制作

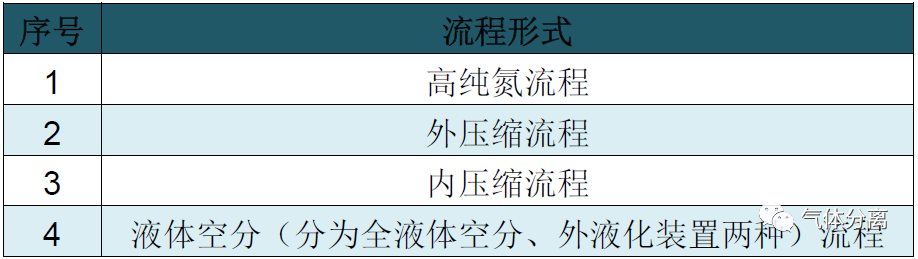

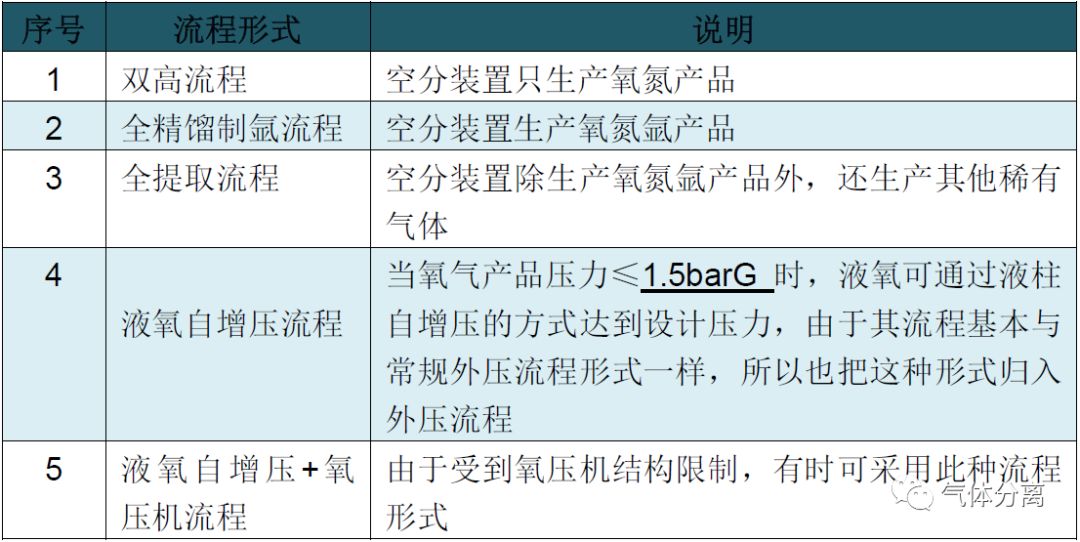

目前，流程組織形式主要有以下幾種：
下面分別介紹以上流程的組織形式：

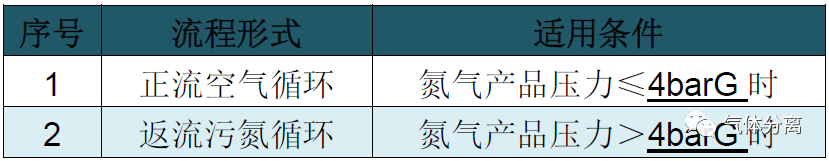

高純氮流程可以分為兩大類
另外：
1. 可根據空氣是否進膨脹機增壓端增壓而區分為增壓與不增壓兩種形式，空氣增壓的形式，利用了部分膨脹功能，可以降低裝置能耗，但是帶來的問題是：當膨脹量改變時，增壓空氣的壓力就會改變，造成整個系統的波動。所以，一般不推薦此種形式。
2. 高純氮流程還可產部分純氧，這時分餾塔系統需要增加一個純氧塔。

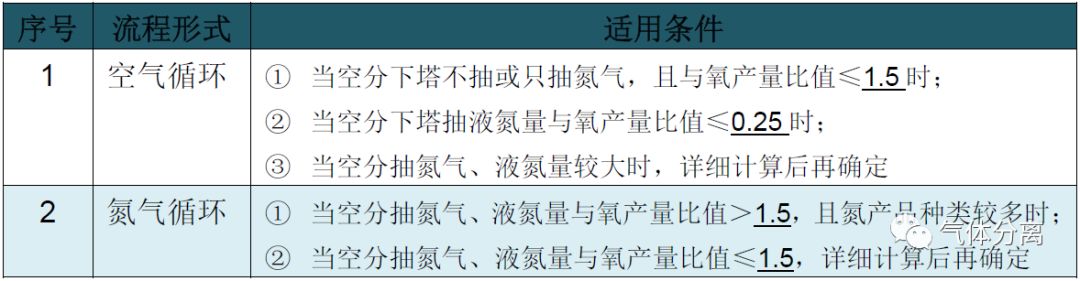

外壓縮流程的分類
內壓縮流程的分類

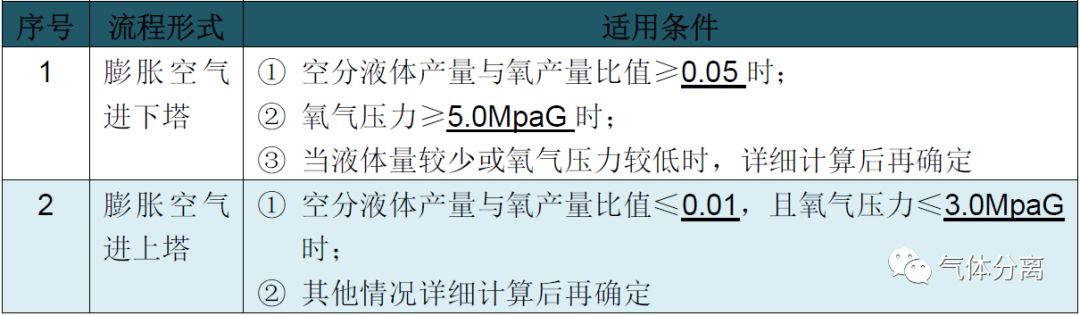

其中空氣循環中，依據膨脹空氣進料位置不同，又可分為兩種：

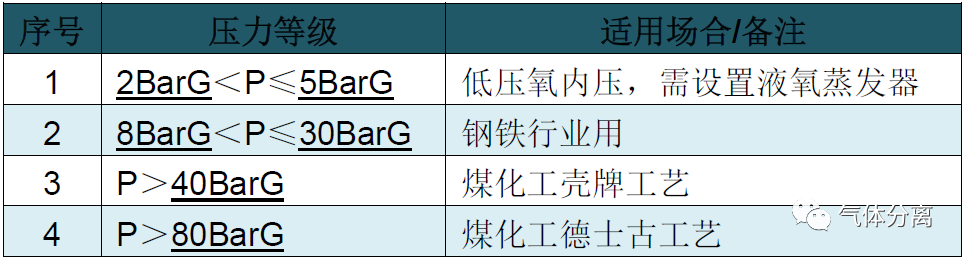

依據氧氣壓力不同，可以分為以下幾個等級：

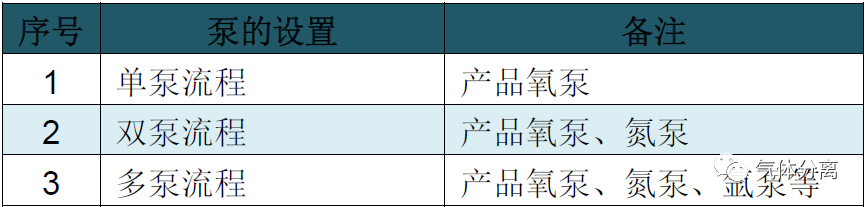

依據產品泵的設置，可以分為以下幾種：
液體空分包括全液體空分與外液化裝置

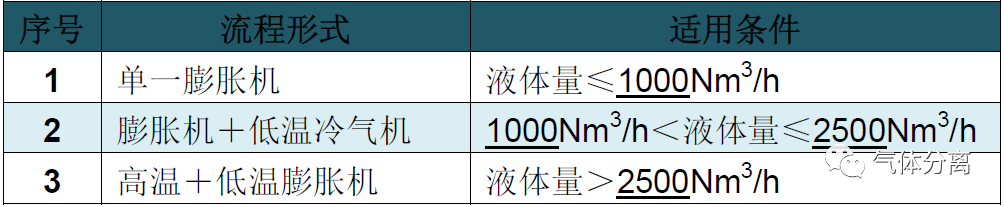

全液體空分與外液化裝置可依據膨脹機的設置，分為三大類：

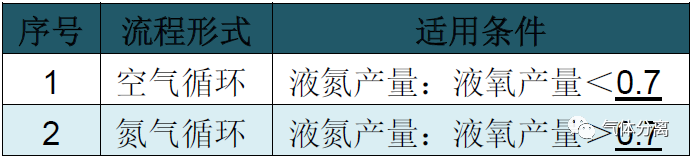

全液體空分又可依據循環介質，分為兩大類：
說明：外液化裝置一般利用干燥氮氣作為循環介質。
不同的空分技術采用的流程也是不一樣的。例如產品氧氣壓力：50kpa(g)，通過自增壓實現，典型的低壓內壓縮空分流程。（由于氧氣壓力較低(50kpa(g))，按照有關文獻，液氧蒸發壓力越高，液氧中的碳氫化合物在液氧蒸發時，越不易析出，液氧蒸發越安全，這就是中、高壓液氧蒸發直接在板式換熱器里干蒸發的依據。但當液氧蒸發<0.5MPa(g)時，應采用浴式蒸發為安全，即流程設置兩個主冷：與下塔氮氣換熱的大主冷，與空氣換熱的小主冷。
這種流程優點是能耗低，40000空分與傳統外壓流程比可以節約400kw左右。對提氪氙裝置，流程幾乎變化很小，即可實現自增壓流程組織對安全、可靠方面的考慮對化學爆炸的防范(針對氧介質)，對物理超壓爆炸的防范。
......
詳細內容請關注2019年《氣體分離》雜志第4期
