如何保障空分過程的安全，知道這些很重要！

近年來，隨著空分設備大型化，空分設備的爆炸能量也越來越大。影響空分裝置安全運行的危險雜質主要是總烴、乙炔、二氧化碳、氧化亞氮，而影響總烴、乙炔、二氧化碳、氧化亞氮含量的因素是環境空氣的變化與吸附器的再生。



（來源于網絡，版權歸原作者所有）



爆炸原因



在上述危險雜質中，乙炔 (C₂H₂)是不飽和碳?xì)浠衔?，具有很高的化學活性，性質極不穩定，是空分冷箱爆炸的主要原因。由于乙炔在空氣中分壓很低，即使冷卻到-170℃也不會象水分及二氧化碳以固態析出，而是隨空氣進入分餾塔中。乙炔在液空中溶解度 為 20ppm,一般不會在液空中析出，而隨液空進入上塔。液氧氣化時帶走的乙炔約為液氧中乙炔含量的1/24。所以隨著空分冷箱運行周期的延長, 液氧中乙炔濃度不斷增高。當液氧含量超過溶解度時，就以固態析出。固態乙炔和液氧接觸后爆炸的敏感性高，是空分精餾塔爆炸的危險物質。



其它碳?xì)浠衔?(CH₄、C₂H₄、C₂H₆)在液氧中溶解度比乙炔高，但乙烯、丙稀等碳?xì)浠衔锱c乙炔一樣，也會發生爆炸反應。



氧化亞氮(N₂O)是一種無色無味氣體，氧化亞氮(N₂O)在主冷凝器液氧中積聚，容易固化，阻塞換熱通道，造成碳?xì)浠衔镌诰植繀^(qū)域的富集，引起空分主冷的爆炸；而N₂O在精餾塔中積累起來會使產品受到污染 。



二氧化碳(CO₂)在冷箱中析出晶體除吸附乙 炔及其它碳?xì)浠衔锿? 還會使液氧產生靜電。如果二氧化碳長期積聚，還會阻塞精餾塔板。同時二氧化碳晶體下還會出現可燃物超臨界積聚的情況, 在與液氧共存的條件下, 將引起空分冷箱爆炸 。



因此,為保證空分裝置安全穩定運行 ,必須加 強對空分設備中總烴、乙炔、二氧化碳、氧化亞氮的檢測分析，及時將結果提供給生產工藝部門，采取措施控制指標。



磐諾方案



對液氧中的乙炔含量的測定，經典的化學比色法為手工操作，步驟繁瑣，分析時間長，誤差大，僅適合小型空分裝置。而采用氫火焰型氣相色譜儀只能對液氧中碳?xì)浠衔镞M(jìn)行分析，不能同時完成對空分有害的無機化合物如二氧化碳、氧化亞氮的測定, 且氫焰型氣相色譜儀的下限檢測濃度約為0.15×10-? C₂H₂, 不能達到大中型空分裝置監測液氧中乙炔含量正常值≤10 ×10-? C₂H₂的要求。



磐諾采用脈沖氦離子化檢測器(PDHID)氣相色譜儀，性能穩定，優勢更顯著。

——檢測靈敏度高，專為超低微量≤10x10-?設計制造,與氫焰型色譜儀相比對C₂H₂、CO₂、N₂O的檢測下限可達5×10-?。

——檢測氣體成分種類多,適用面廣, 對有機及無機化合物均 有高靈敏度響應 , 在空分安全監測中可以做到一機多能。

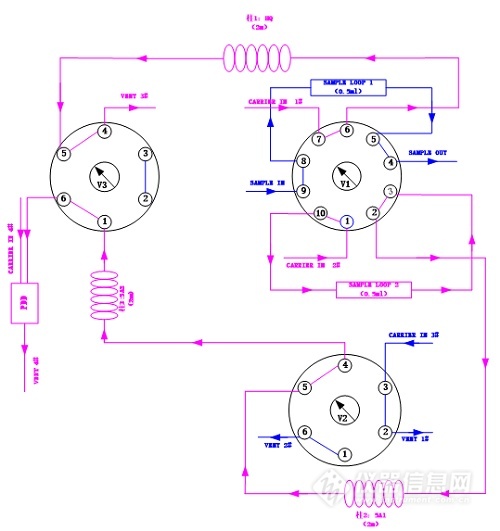

閥圖

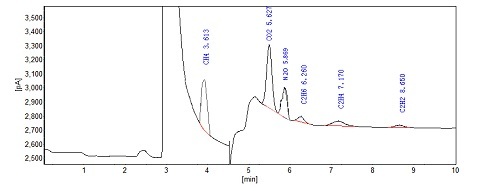

空分裝置危險組分液氧分析典型譜圖



預防措施



除了對氣體成分進行科學檢測，做好充分的防空措施也是避免空分裝置爆炸的有效途徑。



1、減少可爆物進入空分塔

空分裝置應選擇在環境清潔地區，并布置在有害氣體及固體塵埃散發源的全年小頻率風向的下風側?？辗盅b置與周圍設施的防火間距應符合相關規定。采用無油潤滑的壓縮機和膨脹機或汽輪壓縮機和膨脹機，可以基本上杜絕潤滑油及其輕餾分的來源。



2、清除可爆物

a）對小型中壓制氧，采用常溫分子篩純化器，吸附乙炔。

b）在下塔底部導入上塔的液空管路上設置液空吸附器，清除溶解在液空中的乙炔和其它碳?xì)浠衔铩?/p>

c）不斷抽取含乙炔濃度較高的液氧到塔外蒸發，或當液空、液氧中的乙炔和其它碳?xì)浠衔锏臐舛冉咏试S極限時，排放掉部分或全部液體。

d）使液氧循環通過液氧吸附器，清除殘留于液氧中的乙炔和其它碳?xì)浠衔铩?/p>

e）及時對設備進行局部或全部加熱清洗。按設備制造商提出的要求，空分設備每運行滿1個周期后，應停車進行全面加溫1次，徹底清除設備內的碳?xì)浠衔锖陀椭?/p>

f）氧氣管道（管件）內壁應平滑，無銳邊、毛刺及焊瘤，管道內部無油脂、雜質。開工前，氧氣設備、管線必須清掃、吹洗、脫脂合格。



3、防止可爆物局部濃縮

有的精餾塔爆炸是在液氧中乙炔含量不高的情況下發生，可能是由于乙炔、碳?xì)浠衔镌谠O(shè)備某些死角局部濃縮而析出造成的，因此要采取措施防止可爆物局部濃縮。

a）停車時間較長時，應將設備內的液氧、液空排放掉，以免在自然蒸發時造成乙炔、碳?xì)浠衔餄饪s析出。

b）保持液氧液面的穩定，且不要低于規定的高度。

c）在結構方面避免死角，或由于通道局部堵塞而造成流動不暢。



4、其它防控措施

a）為了防止靜電產生，空分塔必須在安全距離的兩個部位接地，冷凝蒸發器、乙炔吸附器及液空、液氧的分析取樣的排放管路等，若在法蘭連接處沒有跨接線時，應單獨接地，接地電阻不應大于10Ω。室外空分裝置防雷接地和冷箱內主要設備防靜電接地應分別設置。

b）強化液體的過濾措施，以防固體二氧化碳、硅膠、珠光砂粉末帶入液氧中。

c）防止超壓爆炸。

d）低溫液體（液氧、液氮、液氬）儲槽應設有液位計、溫度計、壓力表及高液位報警設施，還應設有超壓及真空泄放設施。低溫液體儲存容積不得超過容積的90%.液氧、液氮儲存系統設置的中、高壓液氧（液氮）泵與氣化器間應設安全保護聯鎖裝置。

e）氣瓶（氧氣、氮?dú)?、氬氣）?yīng)定期檢驗，充裝氣瓶應防止超壓、超溫、混裝，氣瓶的充裝、儲存、運輸都應符合《氣瓶安全監察規程》等規范的要求。



安全生產事關國家和人民利益，事關社會安定和諧，是社會主義市場經濟持續、穩定、快速、健康發展的根本保證，是發展大局的重要前提。



對于空分裝置，只有減少、清除原料空氣中存在的可爆物等雜質；避免可爆物在設備、管道、工藝物料（特別是液氧）中的積聚；嚴格空分裝置的設計、制造、施工及生產安全管理，才能確保空分裝置實現安全、長周期運行。
