氬系統的優化操作與技改

前言

從粗氬開始投運到精氬合格，如何縮短投運時間，減少物料損失，冷量損失是操作的要點。河南豫光金鉛股份公司制氧廠先后建成四套空分，分別是4000空分，6000空分，10000空分，15000空分。對建成時間比較早的4000和6000空分操作不斷進行優化，并根據操作過程中積累的經驗，對10000空分進行一些技改，后來又根據10000空分技改后存在的缺陷對15000空分又進行一些技改，使粗氬開始投運到精氬合格時間大幅縮短，物料損失，冷量損失大幅減少，以下是各個空分操作優化過程和技改過程的總結。

一  4000，6000空分氬系統沒有優化前的操作

從2001年到2005年公司先后建成了4000和6000兩套空分。因?yàn)楫?dāng)時剛剛接觸到制氧，人員操作水平處于初級階段，缺乏操作經驗。所以投氬過程嚴格按照廠家提供的操作規程，操作過程是：逐漸開大粗氬冷凝器液空進液閥V3，使冷凝器開始工作，氬餾分在冷凝器里與液空換熱后被冷凝，并在粗氬一塔底部積起一定液位，然后啟動液氬泵，液氬泵把粗氬一塔底部的液體打到粗氬二塔，建立起粗氬塔的穩定工況。經過粗氬一塔和二塔的精餾，氬餾分含氧逐漸降低，工藝氬含氧也逐漸降低。當工藝氬含氧小于2ppm后投入精氬塔。逐漸開大工藝氬進精氬塔閥門V6，然后逐漸開冷凝器進液閥V5，冷凝器開始工作，這些工藝氬在精氬塔冷凝器里與液氮換熱被冷凝，并在精氬塔底部積起液位，因?yàn)橥度刖珰逅熬珰逅醣容^高，所以精氬塔底部積起的液體含氧也很高，只有排掉，然后繼續積液，排液。就這樣反復很多次置換，直到精氬塔含氧小于2ppm，然后開精氬塔進計量筒閥門V708用液體反復置換計量筒，直到計量筒含氧小于2ppm，然后調節工況至正常。在反復置換精氬塔和計量筒過程中，需要消耗大量的液體。后來改變操作方法把精氬塔和計量筒作為一個整體，一起置換，但仍然需要消耗大量的液體。

二  4000，6000空分氬系統操作優化過程

如果把這些消耗在置換上的不合格液體回收到粗氬塔，再次經過粗氬塔精餾成為合格液氬，會減少液體排放減少損失。經過討論后，在計量筒底部吹除閥V755與粗氬一塔底部吹除閥V753之間用金屬軟管連接起來.并在V753后增加吹除閥。（圖片一）操作方法是，當工藝氬含氧小于2ppm時，投入精氬塔，全開精氬塔進計量筒自動調節閥V708，當計量筒積起一定液位后，緩慢開V755，并開V753閥前吹除閥。當吹除閥有連續液體出現后緩慢開V753全關吹除閥。利用液位高差，使計量筒內液體打到粗氬塔。

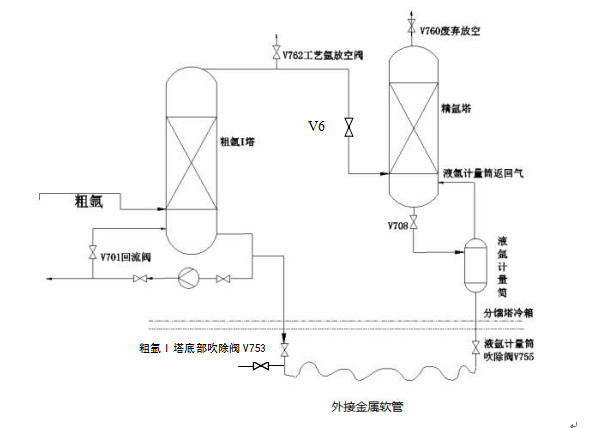

圖片1



這樣操作存在缺陷，因?yàn)榻饘佘浌軟](méi)有保溫，液體容易氣化，加上V753管道離氬泵進口較近，打液過程容易造成氬泵氣蝕。引起氬工況波動，因此這種操作方法，經過試用一段時間后沒有被采用。

對精氬塔與計量筒的置換是對氧的置換，有人建議在工藝氬含氧合格前，先用高純氮?dú)鈱⒕珰逅c計量筒內含氧降下來，然后再用液氬置換，以達到減少液氬損耗的目的。同時還可以縮短精氬的合格時間。方法是：在氮?dú)庵袎壕彌_罐底部吹除閥上接黑皮管，將氮?dú)庖接?jì)量筒底部吹除閥V755，使氮?dú)饨?jīng)過V755進入計量筒與精氬塔，最后由精氬塔廢氣放空閥V760處排出。這種方法確實縮短了精氬的合格時間和減少了液體的損耗，但這種方法也存在隱患，因?yàn)榈獨鉁囟认鄬?duì)精氬塔和計量筒為高溫氣體，進入精氬塔后，增加設備的熱應力損壞，因此這種方法經過試用一段時間后，沒有被采用。經過試用氮?dú)庵脫Q后，發現用氣體置換可以減少冷量損失。

在工藝氬含氧降低過程中，會出現工藝氬含氧低于精氬塔含氧的情況，因?yàn)楣に嚉搴鯖](méi)有降低到2ppm，一般都直接放空扔掉。能不能把這些含氧低于精氬塔，原本放空的工藝氬引到精氬塔加以利用，同步冷卻，置換精氬塔。后來4000空分和6000空分采用工藝氬氣體置換的方法以后，使冷量損失大幅減少。

具體操作：

當粗氬塔工況穩定后，工藝氬含氧降低到接近精氬塔含氧時，開工藝氬進精氬塔閥門V6，使工藝氬進入精氬塔，不投入冷凝器，開精氬塔進計量筒自動調節閥V758，稍開計量筒底部吹除閥V755，使工藝氬從計量筒底部吹除閥V755和精氬塔廢氣放空閥V760處排出。并用V755和V760的開度來控制工藝氬流量。隨著粗氬塔的精餾，工藝氬含氧逐漸降低，精氬塔和計量筒里的含氧也逐漸降低。直到工藝氬含氧合格，精氬塔和計量筒里的含氧也跟著很快合格。然后再投入精氬塔冷凝器和蒸發器，調整精氬塔工況至正常。這種操作方法充分利用了原本放空的工藝氬，同步冷卻，置換精氬塔，縮短了精氬的合格時間，同時，置換過程中沒有投入冷凝器，使冷量損失也降低了。直到現在4000，6000空分一直采用這種置換方法。

三 10000空分的技改

2010年，公司投建10000空分，總結4000，6000空分精氬塔計量筒往粗氬塔打液失敗的原因，對10000空分進行以下技改。

（1）把打液的管道走到冷箱內部，讓管道在冷箱內進行保溫，并用閥門V704控制打液；

（2）液體回粗氬塔位置設置在液氬泵泵后液體回流閥V701后。目的是遠離氬泵進口，防止氣蝕。

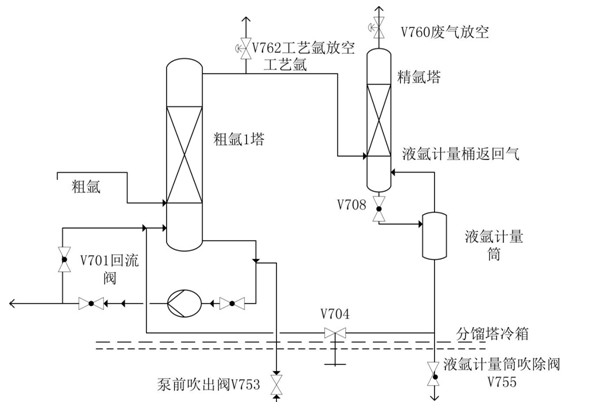

                                圖片2



經過這些改造后，理論上解決了打液造成液氬泵氣蝕的問題 。但使用時又出現新的隱患，因?yàn)樾录庸艿篮烷y門走在冷箱內部，一旦V704閥門泄露，不好處理，會造成粗氬塔與精氬塔一直處于連通狀態，使粗氬塔含氧高的氣體竄進精氬塔造成污染。因?yàn)橛羞@個顧慮，10000空分雖然進行了改造，卻一直沒有使用過，直到現在10000空分置換精氬塔與計量筒一直沿用4000，6000空分置換方法。

四  15000空分的技改

2013年，公司投建15000空分，吸取10000空分精氬塔往粗氬塔打液管道，閥門的設計缺陷，經過再三討論研究，決定對15000空分打液管道設計上進行再次改造。

在粗氬一塔與粗氬二塔之間氣相進氣管道上引一根DN25的吹除管道至塔外，并在塔外這跟管道上串接兩個閥門V751A和V751B。（正?？坷镞呴y門V751A保持常開，用靠外邊閥門V751B控制開關，一旦V751B故障，可全關V751A，方便對V751B檢修。）精氬塔計量筒底部吹除管道也串接兩個閥門V755A和V755B。這兩根吹除管道在塔外用管道相連接。并在相連管道上安裝吹除閥。操作方法也做了一定改變。

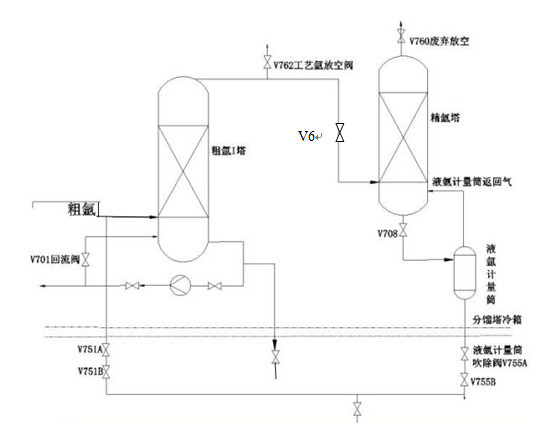

圖片三





操作方法：

投入粗氬工況，當粗氬塔工況穩定后，直接投入精氬塔。開工藝氬進精氬塔閥門V6，開冷凝器進液閥V5，冷凝器開始工作，全開精氬塔進計量筒自動調節閥V708，使冷凝的液體直接進入計量筒。當計量筒積起一定液位后，緩慢開計量筒底部吹除閥V755B，開粗氬一塔與粗氬二塔之間氣相進氣管道上吹除閥V751B，計量筒底部不合格液體緩慢進入粗氬塔。計量筒底部液體打完后，關V755和V751，開管道上吹除閥，排凈管道內存留液體，防止液體氣化，損壞管道。隨著氬塔的精餾，工藝氬含氧逐漸降低，計量筒里的液體含氧也逐漸降低。這些不合格液體間斷的被打到粗氬塔，直到計量筒內液體含氧合格。然后調節精氬塔工況至正常。

 15000空分經過這些技改后具有以下優點：

（1）管道和閥門接在冷箱外，一旦泄露，容易發現，處理；

（2）吹除閥出冷箱閥門都是串聯兩個，靠里邊閥門保持常開，用靠外邊閥門控制開關，如果閥門故障，可關閉靠里邊閥門，對外邊閥門進行檢修；

（3）置換精氬塔，計量筒液體全部回收至粗氬塔，使冷量損失，物料損失降到最低；

（4）精氬塔計量筒液體回粗氬塔位置在氣相管道上，離氬泵進口比較遠，打液過程快慢只影響粗氬塔底部液位，只要控制好氬泵往分餾塔的打液速度，對粗氬塔工況與主塔工況沒有影響；

（5）經過粗氬塔精餾的工藝氬含氧逐漸降低，這些含氬相對高的工藝氬氣體進入精氬塔，被精氬塔冷凝后又返回粗氬塔，使粗氬的含氬量快速增加，加快了粗氬的濃縮速度，大大縮短了工藝氬的合格時間；

（6）粗氬工況穩定后直接投入精氬塔，工藝氬含氧逐漸降低過程中，同步置換精氬塔，當工藝氬含氧合格后，精氬塔與計量筒含氧也跟著很快合格，縮短了精氬的合格時間。

五  結束語

15000空分經過這些技改后，從粗氬開始投運到精氬合格時間與其他空分相比較提前十個多小時，大幅縮短了氬的投運時間。從節能降耗方面也充分發揮了優越性。不僅表現在投氬過程中，在正常工況維護中，如果氬工況出現惡化影響純度，也可以直接把計量筒內不合格液體返回粗氬塔，經過再精餾得到合格工藝氬再進入精氬塔，使損失降到最低。
