氫能具有來源豐富、質量燃燒熱值高、比沖量大、使用過程零碳清潔、用途廣泛等特點，氫能發展為推動“碳達峰、碳中和”（簡稱“雙碳”）目標的實施和綠色低碳轉型提供了有效途徑，對于構建清潔低碳、安全高效的現代能源體系，落實能源安全新戰略具有重要意義。氫能有望在交通、化工、發電等多個領域發揮重要作用。

氫能產業鏈主要包括上游制氫、中游儲運，以及下游多元化的應用場景（圖1）。中國是全球最大的氫氣生產國，根據中國煤炭工業協會數據，2022年國內氫氣產量4 004萬t，同比增長32%，占2021年全球氫氣產量的28%。其中，化石能源制氫占比為81%，主要包括煤制氫和天然氣制氫；工業副產氫占比為18%，主要包括氯堿工業副產氫、焦?fàn)t煤氣副產氫、輕烴裂解副產氫、合成氨及甲醇副產氫4類；電解水制氫技術要求較高，成本較高，占比約為1%，包括電網、風電、光伏、水電、核電電解水制氫等。目前，中國可再生能源裝機量全球第一，未來通過可再生能源電解水制氫潛力巨大。

Fig. 1　Industrial chain of hydrogen energy

目前，中國下游用氫成本較高，市場尚處于培育期，但長期來看，氫能將在中國新型能源體系中發揮核心作用。據中國氫能聯盟等機構預測，2030年中國氫能總需求預計達到約3 715萬t，在終端能源消費中占比約5%，綠氫產量約為500萬t。隨著技術成熟度提高和“雙碳”戰略實施，氫能需求增長加快，2040年和2050年將分別達到5 700萬t和9 690萬t，2060年將突破1.3億t，在終端能源消費中占比約為20%。目前，中國氫能的應用場景主要包括化工、鋼鐵、交通、航空航天等領域，其中化工領域在氫能消費中占比最高?；ゎI(lǐng)域的氫能應用場景主要集中在合成氨、合成甲醇、煉廠煉化等高耗氫環節；鋼鐵領域主要集中在頭部鋼企對氫能煉鋼項目的廣泛布點；交通領域在重型貨運、輕中型物流車、公交車、礦山機械、港口機械、清潔車等多個場景得到一定比例的應用；航空領域，氫能飛機快速發展，氫渦輪和氫燃料電池是航空領域的重要應用方向，預計2035年后使用氫燃料替代現用噴氣燃料的氫能飛機將投入使用；航天領域，液態氫（簡稱液氫）可作為火箭的燃料和推進劑，被廣泛應用于火箭的一、二級動力系統中。

固態金屬儲氫技術是將氫與金屬或合金化合形成金屬氫化物，以固體的形式儲存。其技術路線是利用儲氫合金捕捉氫的能力，在一定的溫度和壓力條件下，與氫氣反應生成金屬氫化物，在使用時對這些金屬氫化物加熱，將儲存在其中的氫釋放出來。此方法適用于體積要求較嚴格的場合，如氫能燃料電池汽車等。

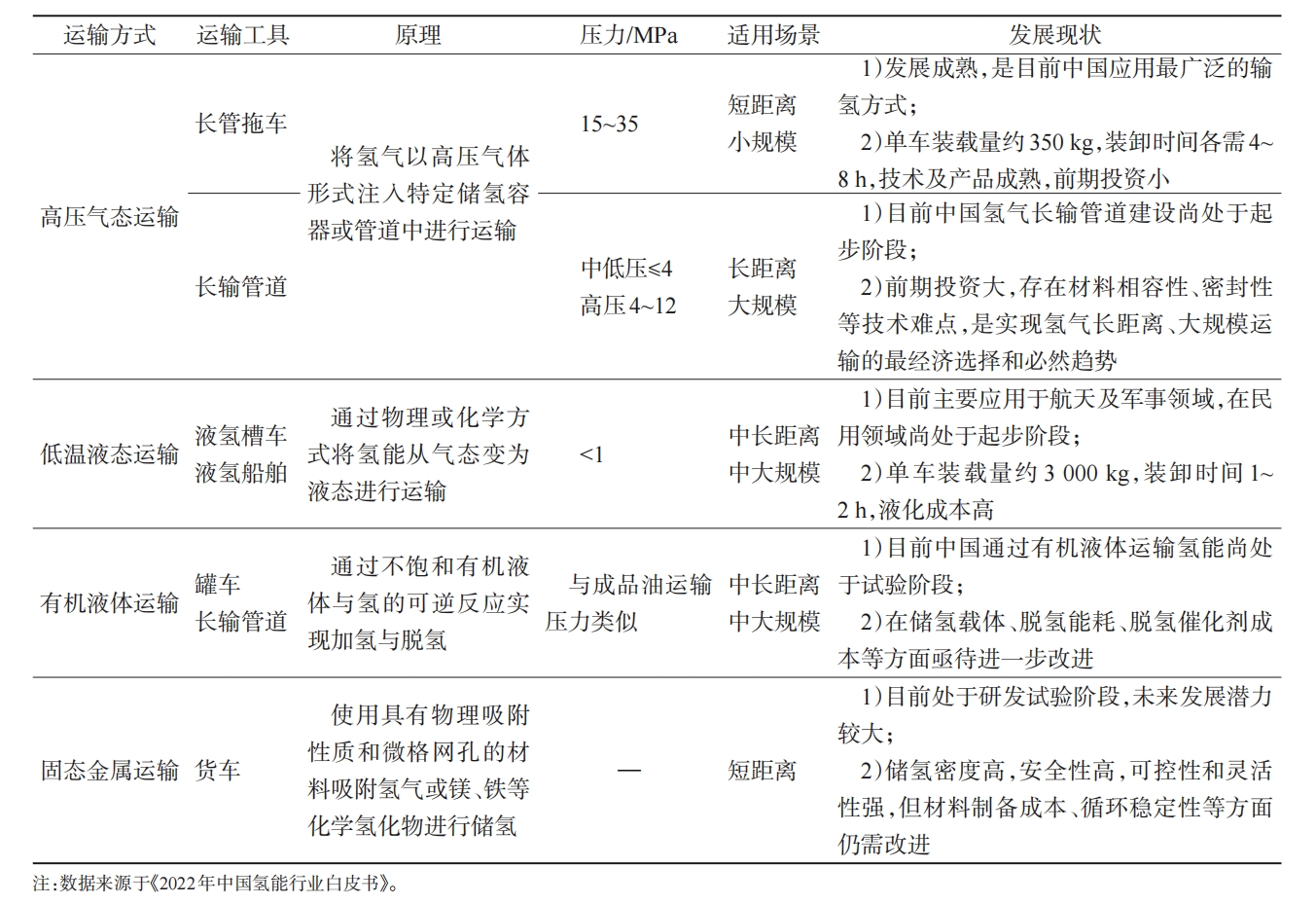

表1　不同氫能運輸方式特點總結

Table 1　Characteristics of various hydrogen energy transportation methods

1.2.1  高壓氣態運輸

1.2.1.1  長管拖車

長管拖車是由大容積鋼制無縫氣瓶通過框架與走行裝置固定或直接與走行裝置固定而組成的高壓氫氣運輸設備，其儲氫空間一般由6~10個壓力15~35 MPa、容積10~30 m³的無縫高壓氣瓶組成，可充裝3 500~4 500 m³氫氣。它具有靈活機動、方便快捷、運輸效率高等優勢，是目前技術最成熟、使用最廣泛的高壓氫氣運輸方式。盡管長管拖車靈活便捷，但單車單次運氫量通常在500 kg以內，只占總運輸質量的1%~2%，且卸載時間長。并且將氫氣加壓至20 MPa時，還會消耗能量約14 MJ/kg，即氫氣加壓的過程需要消耗約10%的氫氣能量。由此可見，依靠長管拖車運輸?shù)姆绞?，在增壓和運輸過程中存在較大的能量損失，運輸成本較高。

1.2.1.2  管道運輸

管道輸氫是指利用管道系統將氫氣從生產地點運輸至使用地點的過程。氫氣管道的應用場景涵蓋了工業生產、交通運輸、能源儲運等多個領域。在工業生產中，氫氣管道的運輸距離通常為數百米至數公里，用于將氫氣從氫氣生產設施運輸至各種生產設備或反應器。燃料電池車輛加氫站通常需要與氫氣生產設施或氫氣供應網絡相連接，運輸距離一般為數十米至數百米。在能源儲運領域，運輸距離通常較長，可能需要數十公里甚至上百公里的氫氣管道網，用于連接氫氣生產設施、氫氣儲存設施和能源利用設施。

隨著氫能產業大力發展，氫能運輸需求規模不斷擴大，管道輸氫是氫能產業發展成熟階段實現氫氣長距離、大規模運輸?shù)谋厝悔厔荩彩亲罱?jīng)濟的方式，其具體運輸方式主要分為純氫管道運輸、天然氣管道摻氫運輸和在役油氣管道改輸氫氣等。

1）國外氫氣運輸管道

國外純氫管道建設較早，技術較為成熟，X52及以下鋼級輸氫管道已經大規模工程應用，建成的氫氣管道一般以低于6.9 MPa的壓力運行。由于新建輸氫管道投資大且建設時間長，全球各國在2000年就開始深入研究天然氣管網中摻氫，如荷蘭Ameland項目、英國HyDeploy項目、德國Avacon計劃、歐盟NaturalHy項目、歐洲氫氣骨干網計劃等，大部分示范項目摻混比例控制為0.1%~20.0%。將在役石油或天然氣管道改造成輸氫管道也是提高管道輸氫經濟性、節省建設時間的重要選擇，典型項目包括荷蘭Dow Benelux—Yara的天然氣改輸氫氣管道、法國Corpus至Christi的原油改輸氫氣管道等。

2）國內氫氣運輸管道

相比國外，中國純氫運輸管道建設比較緩慢，現有純氫運輸管道總里程僅約400 km，均以煉油化工用氫為目的且普遍采用低鋼級（20號鋼或L245N）、中低壓力（≤4 MPa）運行，輸量小、管材成本高，在設計、運維、試驗方法等方面尚未形成標準體系。巴陵—長嶺氫氣管道是中國目前最長的純氫運輸管道，全長約42 km，設計壓力為4 MPa。中國石油化工集團有限公司“西氫東送”輸氫管道示范工程已納入國家規劃，該項目起于內蒙古自治區烏蘭察布市，終至北京市，管道全長超過400 km，是中國首條跨省區、大規模、長距離的純氫運輸管道。預計到2030年，中國純氫運輸管道總里程將超過3 000 km。

中國的摻氫天然氣管道建設也處于起步階段，僅有少數示范應用項目。2023年深圳市燃?xì)饧瘓F(tuán)股份有限公司與中國石油大學（華東）等合作，搭建并投用了中國首座城鎮燃?xì)鈸綒渚C合實驗平臺，包括摻混模塊、減壓調壓模塊、管材相容性評價模塊、燃?xì)馄骶邷y試模塊及終端利用模塊。據中國城市燃?xì)鈪f(xié)會《天然氣管道摻氫輸送及終端利用可行性研究報告》預測，“十四五”時期中國將新增天然氣管道摻氫示范項目15~25個，摻氫比為3%~20%，總長度超過1 000 km。

隨著國家“雙碳”目標的穩步推進，預計從2040年開始，石油天然氣需求量將呈現下降趨勢，利用在役天然氣管道或油品管道改輸氫氣具有迫切的生產需求和顯著的經濟優勢，而中國針對在役油氣管道改輸氫氣尚無實踐成果，以鄯烏線為代表的在役油氣管道改輸氫氣項目正處于規劃階段。目前，中國的氫能運輸技術遠遠不能滿足未來大規模輸氫的需求，正在加快純氫及摻氫長輸管道規劃布局。

1.2.2  低溫液態運輸

液氫的儲氫密度較高，在0.1 MPa壓力下的密度為70.9 kg/m³，是標準狀況下氫氣密度的856倍，在長距離、大規模的氫氣運輸方面具有一定的優勢。作為一種高效燃料，液氫可與液氧等氧化劑混合使用，產生強大推力，用于推動航天器進入軌道或進行太空探測任務；同時，液氫可作為航天飛機的發動機燃料，也可作為航天器燃料電池的燃料，因此液氫在航空航天領域已有廣泛應用。目前，美國國家航空航天局（National Aeronautics and Space Administration, NASA）、日本宇宙航空研究開發機構（Japan Aerospace Exploration Agency, JAXA）等在該領域均取得顯著成績。液氫運輸已進入成熟應用階段。在民用方面，低溫液態儲氫技術主要應用于液氫儲氫型加氫站及氫液化工廠。截至2023年，美國建設有25座以上的液氫工廠，主流生產能力為10~30 t/d，產能占全球80%以上。中國在液氫民用領域尚處于起步階段。

低溫液態儲氫容器對絕熱性能有較高的要求，目前制約其大規模發展的因素是低溫材料和絕熱技術。在低溫材料技術方面，液氫儲存容器通常采用不銹鋼、鎳基合金、鋁合金及玻璃纖維強化塑料等材料，這些材料能在液氫低溫環境下保持出色的性能。目前，在役液氫儲罐主要采用常規奧氏體不銹鋼作為容器材料。從成本角度考慮，是否可以將常規奧氏體不銹鋼作為推薦使用的液氫容器材料納入標準中，值得進一步研究和評估。

為提高液氫儲存容器的保冷效果，在低溫絕熱技術方面，需要從導熱、對流和輻射3個方面著手。根據外界是否主動提供冷量輸入，低溫絕熱技術可分為被動絕熱和主動絕熱。目前，被動絕熱技術已得到廣泛應用，常見的被動絕熱技術包括堆積絕熱、高真空絕熱、真空粉末絕熱、真空多層絕熱、變密度多層絕熱、自蒸發蒸氣冷卻屏，以及上述技術的組合應用。相比之下，主動絕熱技術結構復雜、能耗大、成本高，應用場景相對有限。

液氫是仲氫和正氫的混合物，仲氫與正氫的化學性質相同，而物理性質有所差異，表現為仲氫的基態能量比正氫低，正氫會自發地向仲氫轉化并放出熱量，使液氫產生蒸發損失。因此，需在氫氣液化過程中使用催化劑來提高正-仲氫轉化率。

由于目前技術的限制，在液氫遠洋運輸?shù)拇吧蠈π再|(zhì)活潑的液氫蒸發氣（Boil-Off Gas, BOG）的可靠處理技術還存在挑戰。鑒于液氫蒸發氣揮發率低、蒸發量小，無法滿足燃料系統的需求，需要配備氣化器來補充BOG。由于液氫的純度要求極高，同時氫氣液化的難度很大，因此液氫一旦氣化，不是在運輸船上處理和再液化，而是在運輸船上設計液氫蒸發氣緩沖罐，用來儲存常壓BOG氣體。這些BOG氣體既可以作為燃料供給主機，也可以調壓后運輸給下游用戶。

液氫加注系統一般為自增壓式擠壓加注。在液氫的加注系統中，尤其是在航空航天領域，液氫的安全運輸對成功加注至關重要。由于液氫具有超低溫、易燃、易蒸發等性質，它在管道運輸中如果漏熱很容易產生兩相流，造成管內的壓力和溫度發生突變，影響管道的壽命，甚至發生爆裂、爆炸等安全事故。同時，在液氫加注過程中，由于靜電電荷積累、加注速度過快、帶電介質摻入、人體導電等原因容易出現靜電起電的現象，甚至引發爆炸事故。

1.2.3  有機液體運輸

有機液體儲氫技術具有儲氫密度高、可利用現有石化設施進行運輸?shù)葍?yōu)勢，避免了物理運輸氫能時所需要的高壓與低溫等苛刻條件。有機液體管道輸氫技術通常涉及3個環節（圖2）：①不飽和有機液體經催化加氫反應形成儲氫有機液體，實現氫能常溫常壓液態儲存；②儲氫有機液體的管道運輸；③儲氫有機液體到達用戶終端后借助催化劑實現氫能的釋放和利用。

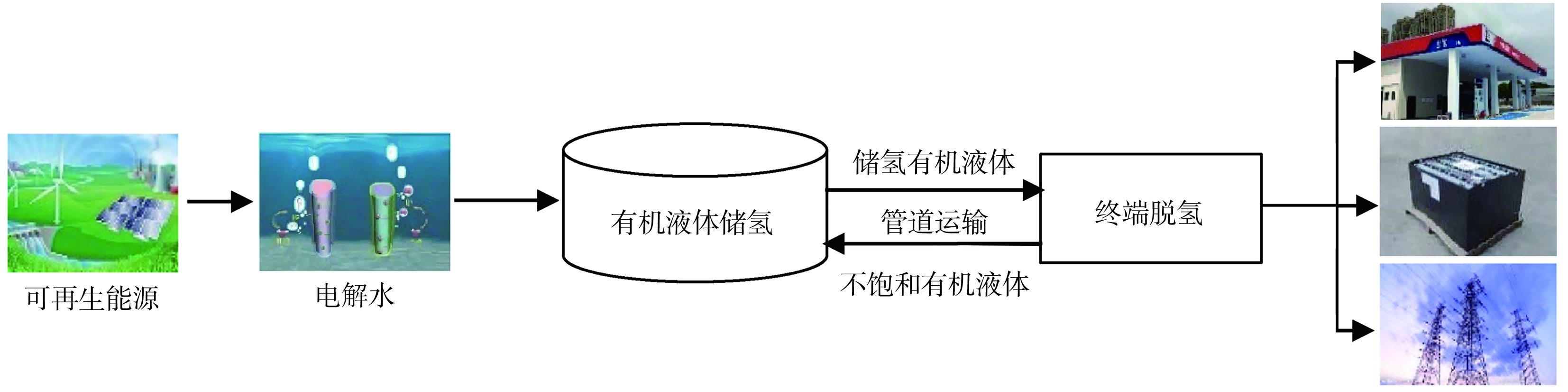

Fig. 2　Hydrogen transportation technology based on organic liquid pipelines

儲氫有機液體可以像石油一樣實現長距離管道運輸，因而降低氫能規模利用運輸成本。一般來說，性能優良的有機液體儲氫介質需要具有高沸點（>300 ℃）、高儲氫密度、低放氫溫度等技術參數優勢。其中，對于儲氫密度，國際能源署規定標準為質量儲氫率>5%，體積儲氫率>40 kg/m³。此外，有機液體儲氫介質還需具備低成本、低毒性以及與當前燃料基礎設施高兼容性等商業優勢。

在適合作為有機液體儲氫的材料中，甲醇是目前在理論上和實際應用中均具有管道運輸可行性的有機液體儲氫載體。國內外甲醇管道累計長度約5 000 km。此外，氨作為一種高效、安全的氫能載體也逐漸受到國際社會的高度關注。以液氨為儲氫載體的長距離管道運輸技術已經在全球范圍內實現工程應用。目前，世界上長輸液氨管道主要分布在美國和俄羅斯。美國液氨管道總里程接近5 000 km，俄羅斯總里程約2 400 km。中國液氨管道起步較晚且總里程較短，目前總里程不超過200 km。

儲氫有機液體管道運輸安全性方面，甲醇具有腐蝕性很小，不需要內防腐，并且運輸過程中不需要保溫設施等優勢。已有的甲醇運輸管道項目表明，甲醇屬于易運輸?shù)慕橘|(zhì)，并且在運輸過程中具有較高的安全性。液氨管道運輸時，必須保證管道中任何一點的壓力都高于液氨在運輸溫度下的飽和蒸氣壓力，否則液氨會在管道中氣化形成氣塞，大大降低管道的流通能力。此外，若液氨中含水、氧氣、氮氣等雜質，則會增加管材發生應力腐蝕開裂的可能性。

1.2.4  固態金屬運輸

在低溫液氫運輸材料方面，中國現有的標準對于奧氏體不銹鋼的最低設計溫度為?196 ℃，不能滿足低溫液氫儲存容器的設計溫度要求，需建立奧氏體不銹鋼材料的低溫力學性能數據庫?；诖?，液氫溫度（-253 ℃）下材料力學性能的測試及評價是低溫液氫運輸面臨的關鍵問題。

目前，關于液氫無損儲存的仲正氫轉化的影響及其流動和傳熱特性的研究較多，而缺乏關于建立液氫儲罐內部的氣相氫的壓力場、溫度場、濃度場和自然對流流場等的研究。因此，氣相氫的物理場研究及仲正氫催化區位置的確定也是未來需要解決的關鍵問題。

在“雙碳”目標下，隨著中國能源生產和消費結構的進一步靈活多樣，氫能已成為管網輸配的重要對象。管道運輸行業面臨著氫能運輸問題的一系列挑戰。目前，中國已在純氫管道運輸技術、摻氫管道運輸技術、儲氫有機液體管道運輸技術及儲氫技術等領域取得了一定進展及成就，有力支撐了中國氫能運輸行業的發展，但在一些方面與國外相比仍存在較大差距。未來，管網布局規劃、材料相容性、管道運輸工藝及設備適應性、運行安全保障技術等將是氫能管道運輸行業發展的重點方向。氫能管道運輸技術的進步，將對中國氫能產業規?；涂沙掷m(xù)性發展發揮關鍵作用。
