半導體第二大材料，電子特氣加速國產化

一集成電路領域應用

電子特種氣體，簡稱電子特氣，是指應用于電子行業的氣體，是工業氣體中附加值比較高的特殊用途氣體。電子特氣主要用于集成電路、顯示面板、LED、光伏電池領域，其質量直接影響電子器件的成品率和性能。根據前瞻產業研究院數據顯示，從全球來看，電子特種氣體應用于集成電路行業的需求占市場總需求的71%，應用于顯示面板行業的需求占市場總需求的18%；從我國來看，電子特種氣體應用于集成電路行業的需求占市場總需求的42%，應用于顯示面板行業的需求占市場總需求的37%。

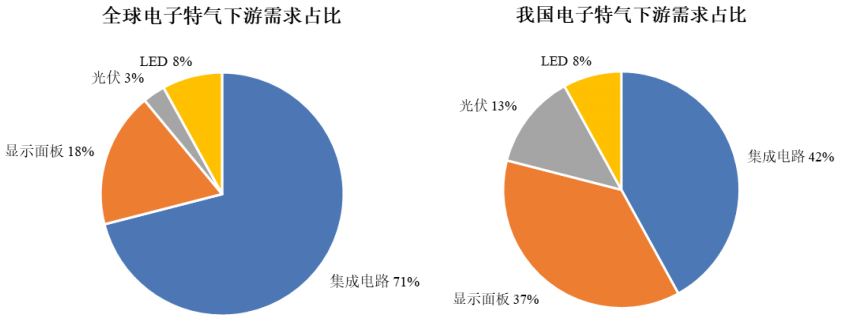

電子特氣下游需求

資料來源：前瞻產業研究院

在集成電路領域，電子特氣是晶圓制造的關鍵耗材，在半導體制造材料中的成本占比約14%，僅次于硅片，對半導體產品性能至關重要。電子特氣貫穿晶圓加工的制備外延片、清洗、沉積和氧化成膜、光刻、刻蝕、摻雜各環節，有著芯片加工之“糧食”的稱號。目前半導體行業各個環節使用的特種氣體有114種，常用的有44種，主要包含有三氟化氮、六氟化鎢、六氟丁二烯、氨氣等，一般采用液態與瓶裝氣體生產模式。

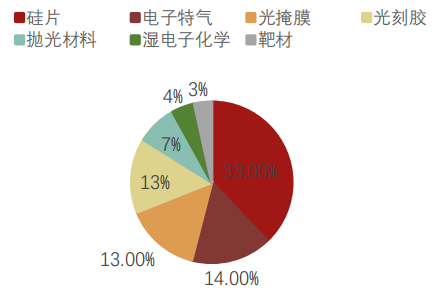

2022年晶圓制造材料結構市場占比

資料來源：SEMI、觀研天下

電子特氣廣泛應用于清洗、成膜、光刻、刻蝕、摻雜等半導體制造工序。

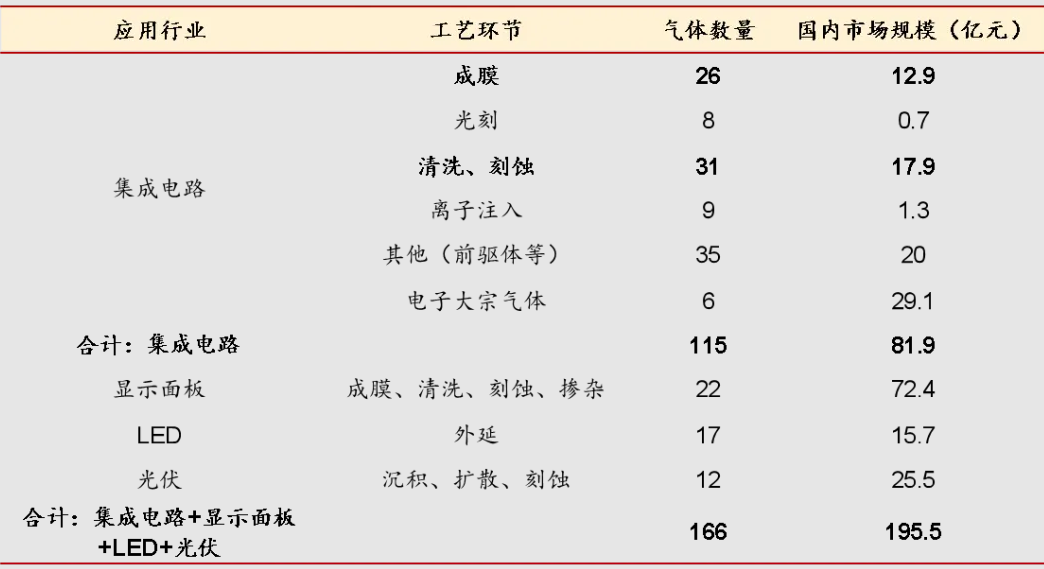

各工藝電子特氣數量

資料來源：ICMtia

清洗是指用化學或物理方法對芯片加工過程及CVD反應腔室中附著的雜質、殘留物等進行清理，是芯片制造中步驟最多的工藝，主要的清洗氣體包括三氟化氮等。

成膜是指原料氣或蒸汽通過氣相反應沉積出一層金屬或者氧化物亦或氮化物的過程，主要的成膜氣體包含有六氟化鎢、硅烷、笑氣、氨氣等?？涛g氣體用于有選擇地從硅片表面去除不需要的光阻或者光刻膠，其基本目標是在涂膠的硅片上正確地復制掩模圖形?？涛g氣體主要為氟碳類氣體，如一氟甲烷，二氟甲烷或者三氟甲烷等，除此外，鹵素類氣體也用于刻蝕過程，如氯化氫、溴化氫與氯氣等。

光刻過程中，需要充入混合氣，在受到高壓激發后，混合氣會形成等離子體，在其過程中產生的固定波長的光線在經過聚合、濾波等過程后形成光刻機光源，主要的混合氣有氬/氟/氖混合氣、氪/氖混合氣、氬/氖混合氣、氬/氙/氖混合氣等。在半導體器件和集成電路制造中，通過將摻雜氣體摻入半導體材料內以使其具有所需要的導電類型和一定的電阻率，主要摻雜氣體包括砷烷、磷烷、硼烷、三氟化硼等。

ICMtia數據顯示，成膜、清洗+刻蝕是集成電路制造中使用電子特氣規模最大的兩個環節，2021年國內市場規模分別為12.9、17.9億元。

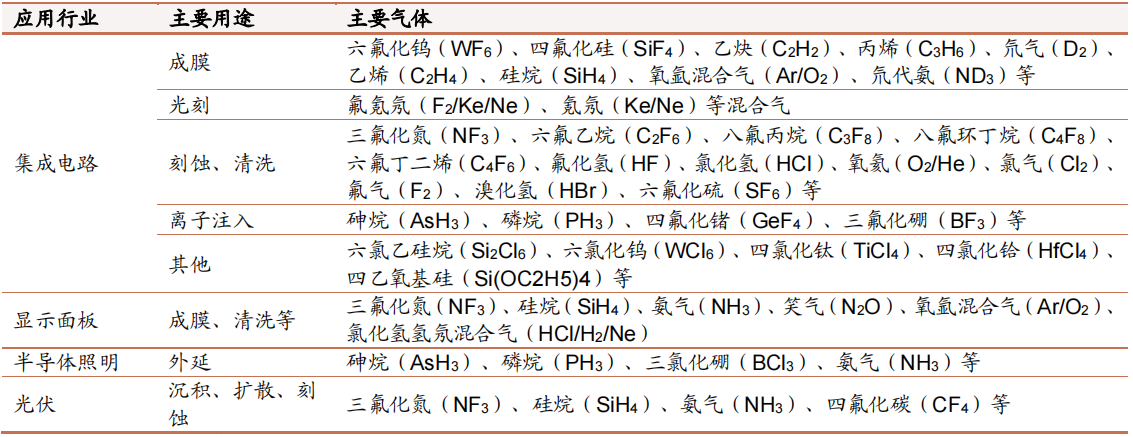

電子特氣產品分類

資料來源：中船特氣招股說明書

從單品類特種氣體市場規模來看，根據Linx Consulting數據，2021年全球電子特種氣體市場規模為44.23億美元，三氟化氮、六氟化鎢與六氟丁二烯為電子特氣使用量最大的三種氣體，市場規模分別為8.80、3.35與3.11億美元，前十氣體市場規模占比為58%，主要應用于成膜、清洗與刻蝕環節。從工藝環節用特種氣體市場規模來看，ICMtia數據顯示，成膜、清洗+刻蝕是集成電路制造中使用電子特氣規模最大的兩個環節，2021年國內市場規模分別為12.9、17.9億元。

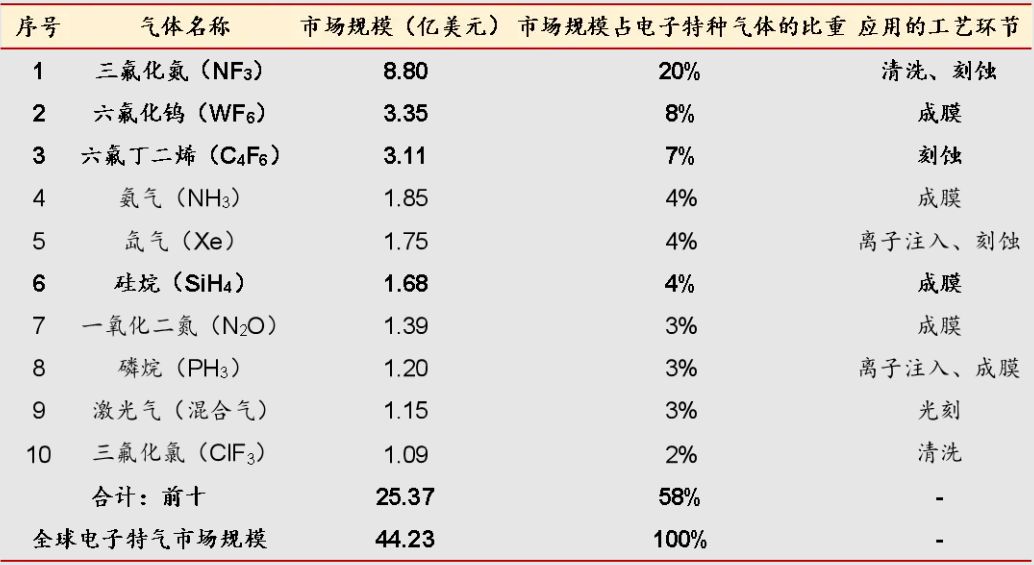

電子特氣各品類市場規模

資料來源：Linx Consulting





二

行業壁壘高，國產化方興未艾

電子特氣的質量衡量指標主要為純度和配比精度。純度是電子特種氣體重要指標之一，直接影響芯片的良品率和可靠性。通常情況下，氣體純度用百分數表示，如99.99%（4N）、99.999%（5N）、99.9995%（5N5）等。隨著集成電路制造工藝的迭代升級，線寬越來越窄，晶體管密度越來越高，對電子特氣的純度、穩定性等指標的要求也越來越高，部分氣體純度需要達到6N及以上。

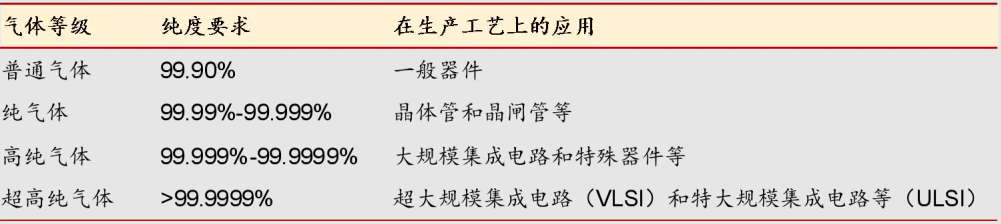

電子特氣產品純度等級

資料來源：液空中國官網

特種氣體具有較高的技術壁壘、客戶認證壁壘、營銷網絡與服務壁壘和資質壁壘。電子特種氣體種類較多，不同類產品的合成、純化等工藝技術可能存在較大差異，且工藝路線長、過程復雜；同時，電子特種氣體對產品純度、產品指標的穩定性和一致性要求極高，需要對生產過程中各類雜質含量進行精準有效的控制，工藝難度較大。下游廠商對氣體產品的質量和供應穩定性有極高的要求，對于原材料和供應商的認證和選擇非常嚴格，因此在向客戶推廣時面臨較高的準入壁壘，需要較長時間的審核認證周期。

電子特氣市場集中度高，當前全球和中國電子特氣市場主要被林德集團、液化空氣、空氣化工和日本酸素等公司占據。2020年全球電子特氣市場中，林德占比20.2%、液化空氣占比15.5%、空氣化工占比6.6%、大陽日酸占比5.5%；2020年中國電子特氣市場中，空氣化工、林德、液化空氣、大陽日酸占比分別為25%、23%、22%、16%。國內企業起步較晚，但近年來已在部分氣體產品中取得突破，技術實力不斷提升，競爭力不斷增強。

據中國工業氣體工業協會統計，我國僅能生產約20%的集成電路生產用電子特氣品種，目前國內廠商攻克了成膜、光刻、刻蝕、清洗與離子注入等步驟的部分難點，其余均依賴進口，進口電子氣體價格昂貴、運輸不便，使得電子特氣國產替代需求強烈、空間廣闊。

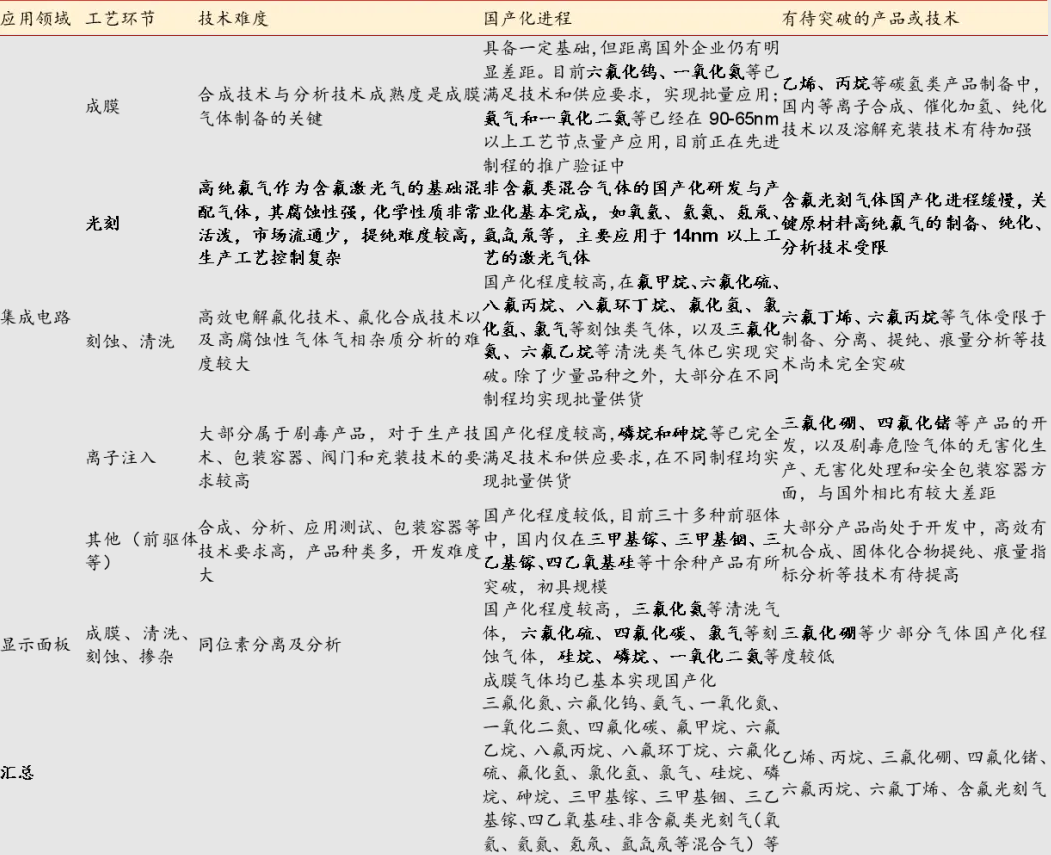

我國僅能生產20%品種的集成電路生產用的電子特氣

資料來源：中船特氣招股說明書，浙商證券研究所

經過多年的研發生產，目前部分電子特氣已經逐漸實現國產化，國內企業進入者增多，主要可分為三類：1）以華特氣體、金宏氣體為代表的氣體公司，主營業務以工業氣體為主，該類公司氣體產品種類較多，逐步覆蓋電子氣體部分品種；2）以中船特氣、昊華科技等為代表的專業特氣公司，立足于電子特氣主營業務，經過多年的技術積累，部分品類已形成了獨特的競爭力，發展?jié)摿Υ螅?）以雅克科技、南大光電為代表的電子材料平臺型公司，通過并購以及自主研發方式實現光刻膠、電子特氣等產品的多維布局。

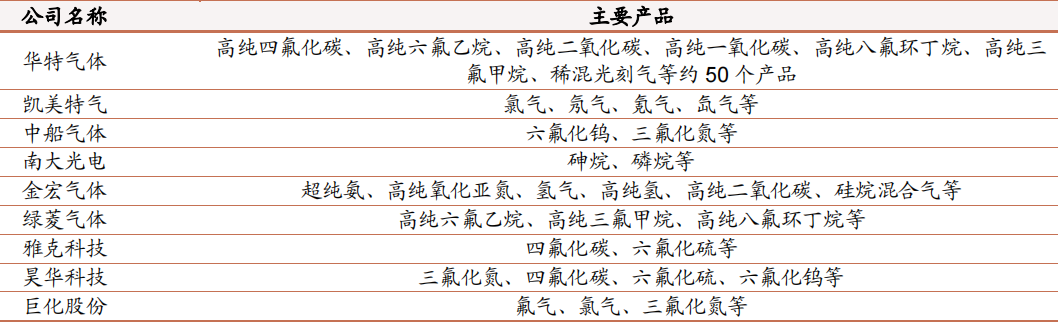

已實現國產替代的特種氣體產品

資料來源：公司招股書、各公司公告、觀研天下







三

行業發展情況

中國電子特氣行業周期性并不顯著，從光伏行業爆發帶來電子特氣的第一次迅速發展到后續LED、顯示面板以及集成電路行業的相繼接力，2009年至今行業發展大致可分為四個階段。

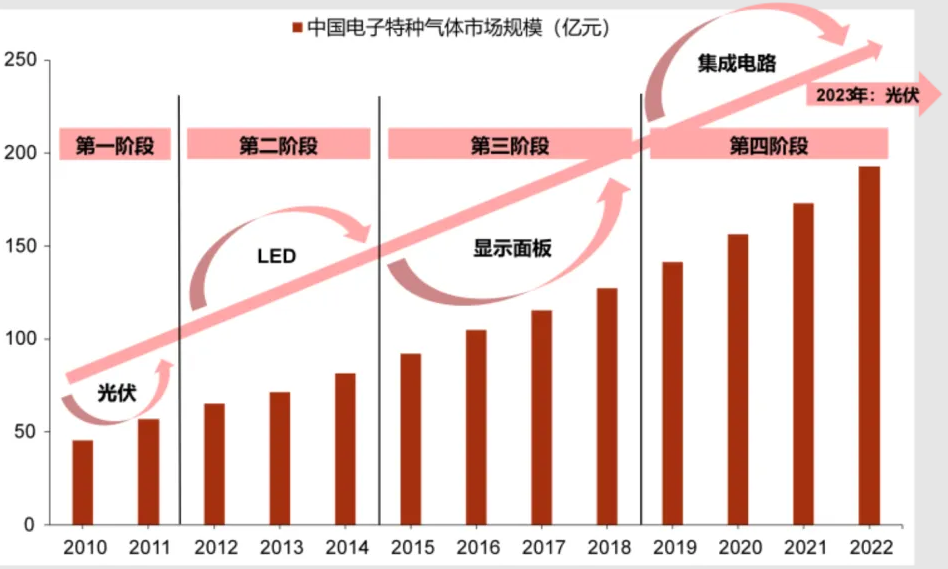

我國電子特氣市場發展階段

資料來源：未來智庫

2009-2011年，隨著光伏組件價格下降、光伏電站收益率上升，光伏裝機需求顯著上升。2009-2011年中國光伏發電新增裝機容量由0.2GW增長至2.1GW，年復合增速為259%，光伏裝機需求的爆發式增長帶來了電子特氣市場的第一次發展。

2012-2014年，光伏行業走弱，LED接力，2010年以來LED產業鏈產能擴張與其替代白熾燈給LED打開廣闊市場空間，2012年-2014年LED市場規模由1920億元增長至3507億元，年復合增速35%，高于“十二五”規劃增速26%。LED市場的高速增長承接了2012年歐美雙反所帶來的光伏行業下滑對電子特氣市場的影響，電子特氣市場實現穩定增長。

2015-2018年，顯示面板行業量價回升維持電子特氣行業10%以上增長。中國TV品牌崛起提升了對大尺寸面板的需求，隨著國內面板廠商京東方與華星光電開展大尺寸面板產能擴張，以及中國臺灣地震影響群創等公司產能，面板價格迅速上升，量價齊升帶來顯示面板市場迅速回溫，電子特氣市場穩定增長。

2019-2022年，集成電路行業高速發展，電子特氣增長提速。隨著大數據、云平臺、工業物聯網的快速發展與5G應用的到來，芯片市場需求強勁，先進工藝和成熟工藝快速成長，2019-2021年中國集成電路市場復合增速為19%，集成電路行業的高速發展維持了電子特氣的穩定增長。

近年來全球電子特氣市場規模逐年增長，據TECHCET，預計到2025年全球電子特氣市場規模將達到60.23億美元，CAGR為7.3%。我國正積極承接全球第三次半導體產業轉移，下游市場對電子特種氣體的需求快速提升，據SEMI，2022年中國電子特氣市場規模約為220.8億元，同比增長12.77%，未來幾年，由于先進邏輯制程及存儲技術需求增加、顯示市場持續增長、“碳中和”及“碳達峰”對光伏需求的增加，預計電子特氣市場需求將持續保持高速增長。
