液化天燃氣及氣瓶的工作原理

液化天然氣即為液態的天然氣 (Liquefied Natural Gas)，簡稱“LNG”。是天然氣經過低溫冷凝等一系列處理，使天然氣在超低溫（-162°C）常壓狀態下液化，成為液化天然氣。（天然氣在常溫下不能通過加壓液化，必須將溫度降到約-80℃以下才能在一定壓力下液化。）

（１）液化天然氣基本是無色、無味的液體；對金屬沒有腐蝕性；不溶解于水，但在許多有機化合物以及氫氣和氧氣中是溶解的。

（２）平均分子量：17.3

（３）主要成分：甲烷（CH4）～93.6%，乙烷（C2H6）～4.12%

（４）液化溫度（沸點）：-162 ℃（常壓）

（５）液相密度：～426kg/m3或～0.426kg/L（常壓）

（６）氣相密度：0.772 kg/Nm3（標準狀態，15.5 ℃、常壓）

（７）氣態/液態體積比：～620:1(15.5 ℃)

（８）燃點：538 ℃

（９）爆炸極限：5%-15%

（１）極低溫度。在大氣壓力下沸點約-162℃；

（２）僅少量液體就能轉換成大量氣體。1體積液化天然氣大致能轉換成600～625體積氣體；

（３）天然氣可燃。一般環境條件下，5～15%（體積，下同）天然氣和空氣混合是可燃的。這意味著，當空氣中天然氣的體積分數﹤5%,或者﹥15%都不會燃燒，當然也就不會爆炸。

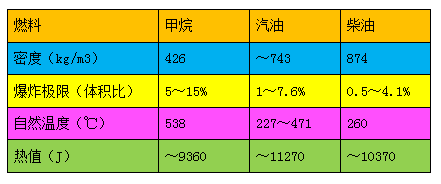

（１）天然氣燃點和爆炸極限比汽油高，所以相同溫度下不易發生失火和爆炸事故；

（２）天然氣密度遠遠小于空氣，發生泄露易擴散，不易積聚著火；

（３）天然氣氣瓶生產經過特批和各種安全測試；

（４）氣瓶溫度或壓力超過標準會自動卸壓，以確保安全。

為了使氣瓶能夠和油箱一樣，及時補給燃料（LNG），在氣瓶上面安裝一整套加液系統，簡介如下：

注：加液時，必須對加注口、回氣口進行清理，用干凈干燥的抹布擦拭加注口和回氣口上的灰塵，并用干燥的氮氣或天然氣進行吹掃。充裝完后，必須蓋好保護蓋。

實現了加液，為了持續給發動機供給燃料，LNG氣瓶上還有整套出液系統，出液系統主要是由出液截止閥（出液閥）、過流閥、管路（軟管）、水浴汽化器、集氣器等主要部件組成。

注：緩慢打開出液閥，防止過流閥關閉，導致不出液。使用壓力在0.8～1.2MPa之間最佳。

氣瓶最佳使用壓力在0.8～1.2MPa之間，為了保證氣瓶壓力不小0.8MPa，氣瓶設計一套自增壓系統，氣瓶自增壓系統主要由增壓截止閥（增壓閥）、增壓調節閥、增壓管路、增壓空氣汽化盤管（空溫汽化器）等組成。

其工作原理是：當打開增壓閥，氣瓶內液體靠重力作用流出氣瓶，經過空溫盤管吸熱汽化為氣體，再經過管路（閥門）進入氣瓶內，1L液態可轉化為約氣態，從而完成自增壓功能。

當氣瓶壓力高于1.2MPa時，可能造成燃料浪費、性能降低等問題發生，所以在氣瓶上有一套經濟（自降壓）系統，經濟系統主要由經濟調節閥、經濟銅管（接頭）出液閥等部件組成，當氣瓶壓力高于經濟調節閥設定壓力時，經濟調節閥自動開啟，此時，氣瓶內上部空間內氣體通過經濟調節閥進入出液管路內，使氣瓶壓力及時下降。

氣瓶在工業上屬于壓力容器，當壓力容器壓力高于設計壓力時，壓力容器會出現爆炸、破裂等失效可能。所以在LNG氣瓶上安裝：一級安全閥、二級安全閥、氣瓶增壓管路安全閥、氣瓶壓力表等附件來控制氣瓶壓力過高引起氣瓶失效可能。
