芯片制造的“血液”——電子特氣市場全景解析

電子特種氣體（簡稱電子特氣）是特種氣體的重要分支。它幾乎滲透到半導體生產的每個環節，參與到化學氣相沉積、光刻、刻蝕、摻雜等工藝，是電子行業的重要原材料，被稱作芯片制造的“血液”。





在半導體產業原材料規模占比中，電子特氣位列第二，僅次于大硅片的市場需求。



01 電子特氣市場概況



由于電子特氣是大規模集成電路、平面顯示器件、化合物半導體器件、太陽能電池、光纖等電子工業生產中不可或缺的基礎和支撐性材料，隨著這些市場規模的擴大，電子特氣的需求也逐步上升。

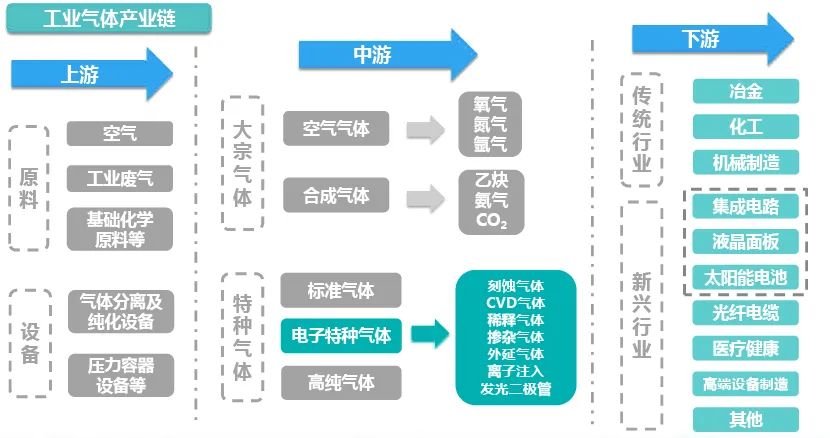

工業氣體產業鏈



根據TECHCET數據，2020年，全球電子特氣市場規模為58.5億美元，預計在2025年將超80億美元，年復合增速達到6.5%。



在未來的3-5年，先進邏輯芯片、高端存儲芯片、面板將成為電子氣體市場的主要驅動力。

02 國產電子特氣未來



當前，國內電子特氣大多依賴進口，國產化率只有15%，進口制約較為嚴重。



從產品種類上看，據中國工業氣體工業協會統計，目前集成電路生產用的電子特氣，我國能生產的品種約為20%，主要集中在集成電路的清洗、蝕刻、光刻等工藝環節，對摻雜、沉積等工藝的特種氣體僅有少部分品種取得突破。



然而，進口電子氣體價格昂貴、運輸不便，且基于自主可控的供應鏈安全，電子特氣國產化替代需求強烈、空間廣闊，外加下游Fab廠的加速認證，未來國產化率將顯著提高。



這一趨勢可以從全球半導體產業鏈向國內轉移中看出，該結果也導致國內電子氣體市場增速明顯，遠高于全球增速。2019年，我國電子特氣行業市場規模約為140.2億元，2020年規模達到173.6億元，同比增速達 23.8%。

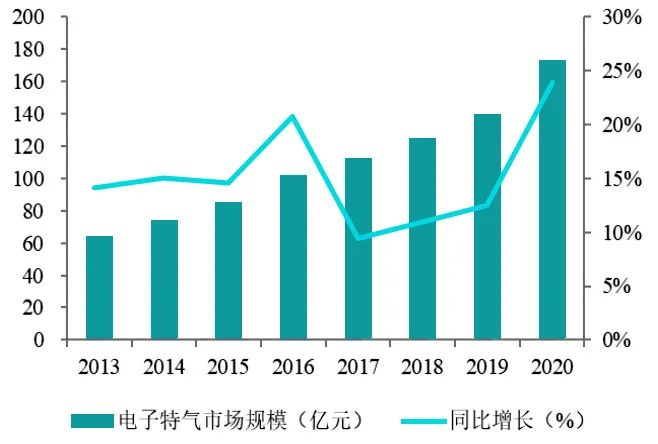

中國電子特氣市場規模與增速



根據SEMI統計，到2022年全球?qū)⑿聰U(kuò)建29座晶圓廠，其中中國大陸將新建8座晶圓廠。當前我國正積極承接全球第三次半導體產業轉移，隨著全球晶圓廠的加速擴建以及產能的逐步釋放，下游市場對電子特種氣體的需求廣闊，電子特氣的市場空間有望持續擴大。



國家政策對工業氣體的發展大力支持，同樣利好電子特氣的國產化發展。

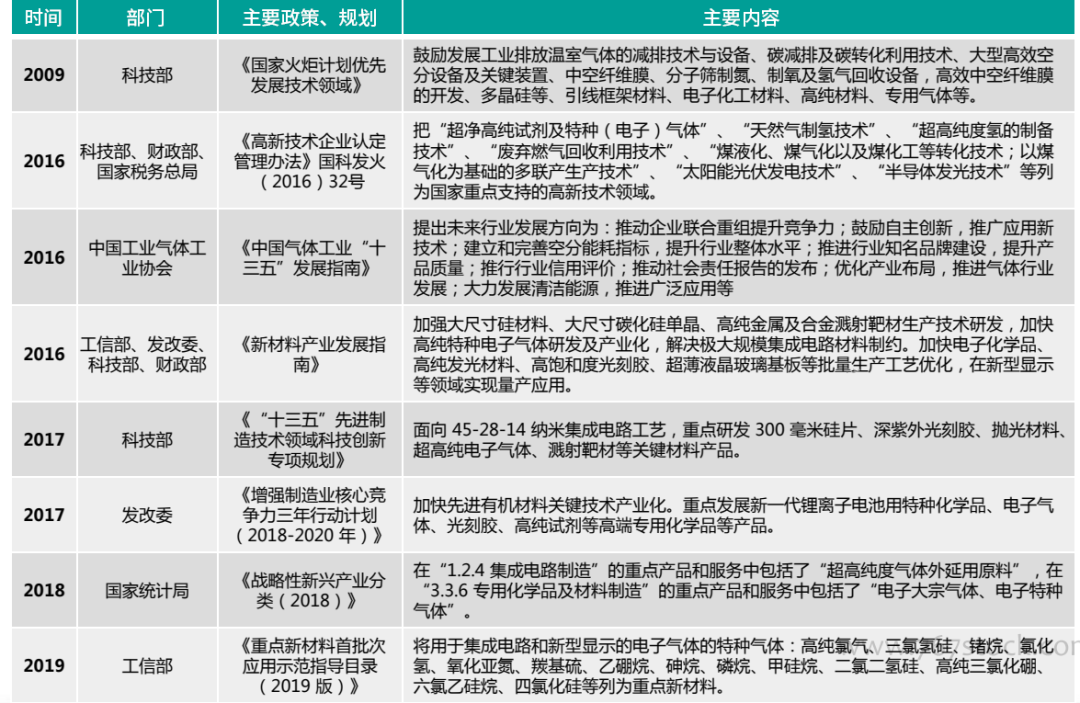

中國工業氣體政策



03 電子特氣過濾

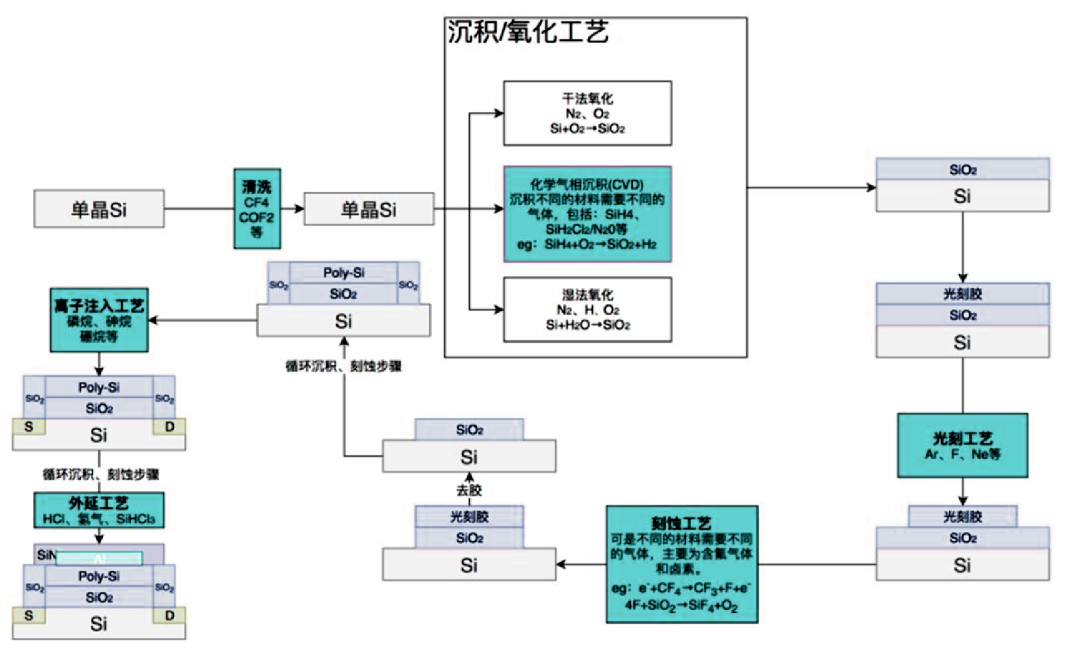

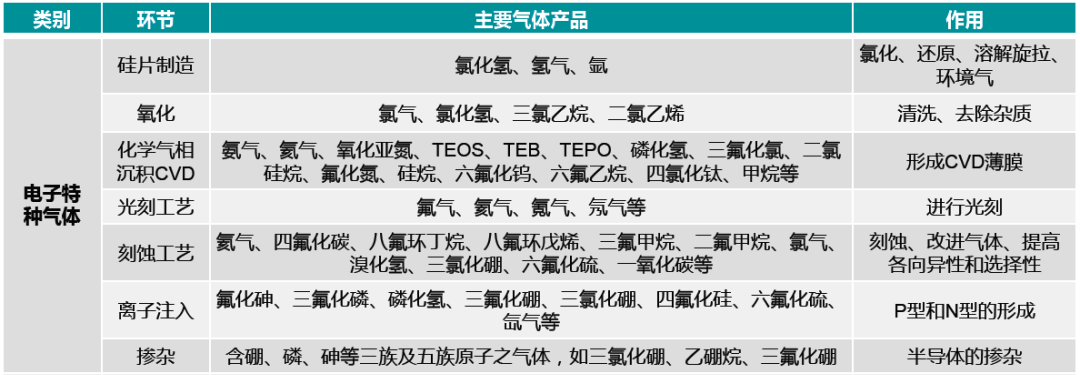

電子特氣的種類繁多，參與半導體生產的多個環節。

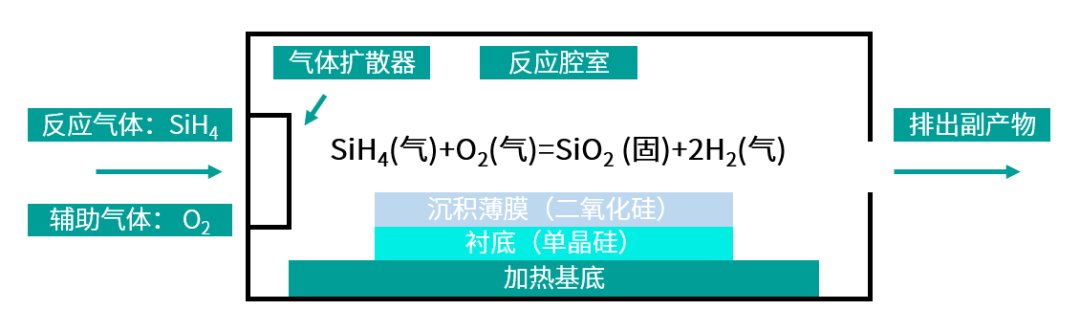

化學氣相沉積



沉積多晶硅薄膜，通常用硅烷（SiH?）進行高溫反應。

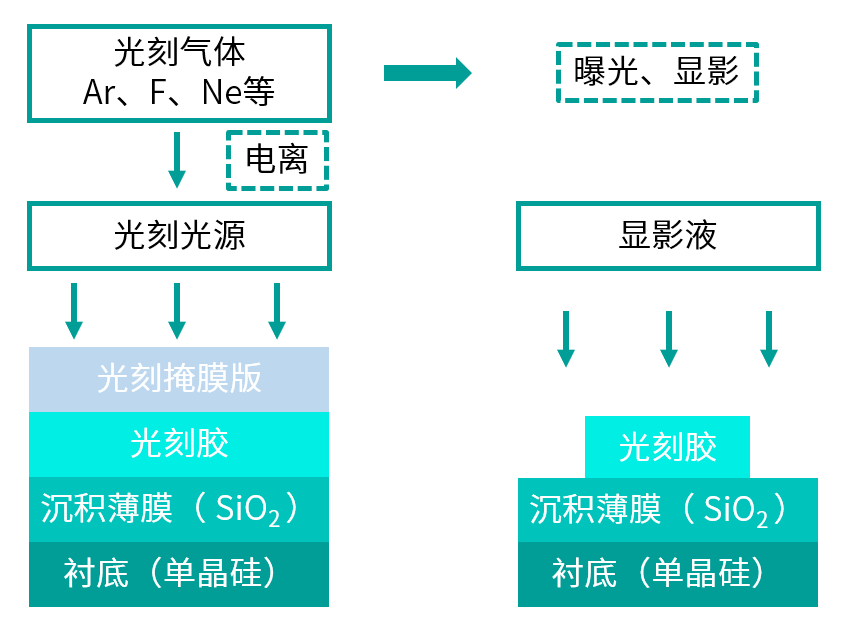

光刻



光刻用電子氣體（鐳射氣體）是用來產生光刻機光源的電子氣體，根據光刻光源波長的不同而不同。

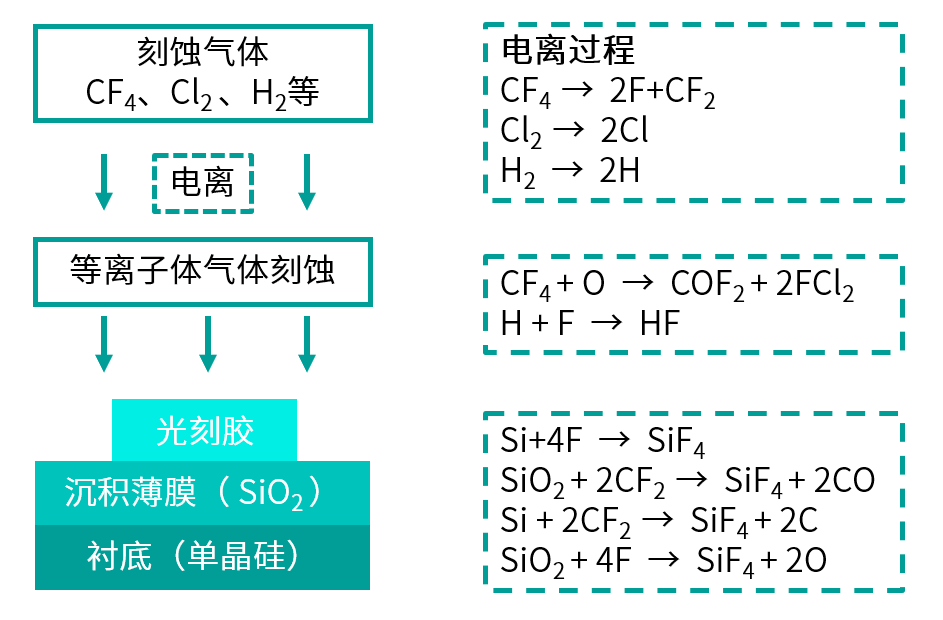

刻蝕



干法刻蝕主要利用氣體與等離子體進行刻蝕，四氟化碳是目前電子工業中用量最大的等離子刻蝕氣體。







摻雜



擴散和離子注入是半導體摻雜的兩種主要工藝。擴散是在合適的溫度和濃度梯度下，用III、V族元素占據硅原子位置。離子注入是將具有很高能量的雜質離子射入半導體襯底中，也是目前應用最廣泛的主流摻雜工藝。



由于半導體涉及的工藝已經到了納米尺度，其性能優劣與電子特氣的質量高低息息相關，因此，電子特氣也是特種氣體中對于純度、質量穩定性要求最高的。









經濟新常態下更加強調經濟結構的優化升級，集成電路、顯示面板、光伏能源、光纖光纜、新能源汽車、航空航天、環保、醫療等產業對中國經濟增長的貢獻率將愈加突出。



特種氣體作為上述產業發展不可或缺的關鍵性材料，其市場規模將繼續保持高速發展。



近年來國家發布的《新材料產業指南》等指導性文件，旨在推動包括特種氣體在內的關鍵材料國產化。在下游市場需求高速擴張，國家政策進行支持等多重因素的影響下，我國特種氣體行業有望在未來加快國產替代步伐，實現高速發展。
