中國含氟電子特種氣體行業產能分布及需求預測：預計2021年中國三氟化氮需求將達到近1.6萬噸

    電子特種氣體（簡稱電子特氣），是指用于半導體、平板顯示及其它電子產品生產的特種氣體。在整個半導體行業的生產過程中，從芯片生長到最后器件的封裝，幾乎每一個環節都離不開電子特氣，而且所用氣體的品種多、質量要求高，所以電子氣體又有半導體材料的“糧食”之稱。雖然電子特氣成本僅占IC材料總成本的5～6%，但在很大程度上決定了最終產品性能的好壞，因此電子特氣的質量高低成為制約電子行業發展的重要因素。隨著半導體和平板顯示產業向中國大陸轉移的加速，預計電子特氣行業將迎來國產替代的歷史性機遇。

電子特氣種類匯總

種類	說明
硅族氣體	含硅基的硅烷類，如硅烷、HCDS、乙硅烷等
摻雜氣體	含硼、磷、砷等三族及五族原子的氣體，如三氟化硼、三氯化硼、磷烷、砷烷等
刻蝕清洗氣體	如氯氣、三氟化氮、溴化氫、四氟化碳、六氟化硫等
反應氣體	以碳系及氮系氧化物為主，如二氧化碳、氨、氧化亞氮等
氣相沉積氣體	鉿、鋯、鉭、鋁、鈦、鎢、鈷、鎳等

數據來源：公開資料整理

    全球范圍來看，隨著全球半導體市場規模在2018年的高增長，全球集成電路用電子氣體的市場規模達到45.1億美元，市場規模較上年同比增加了15.9%，但從整體來看，2013-2018年的平均增速稍低，僅為6.3%。國內范圍來看，2018年，我國電子氣體市場規模達到了121.6億元，較上年同比增加了11.2%，2013-2018年的增速達13.3%。

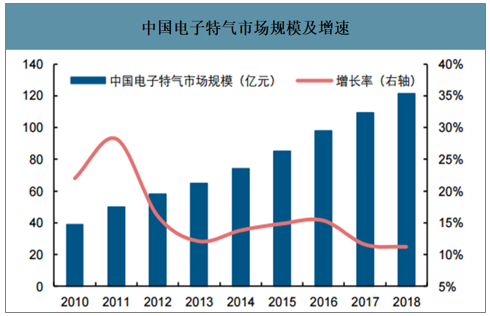

中國電子特氣市場規模及增速

數據來源：公開資料整理

    目前電子氣體的本土化率較低，國產化市場空間較大。半導體制程過程中用到的83種電子氣體，其中有35%已經實現本土化，還有35%正在本土化，30%還未進行本土化。半導體產業用的7種大宗氣體仍被國外公司壟斷。

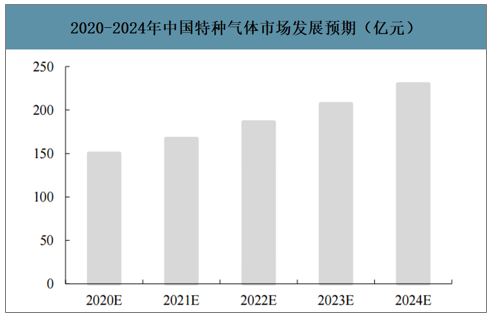

2020-2024年中國特種氣體市場發展預期（億元）

數據來源：公開資料整理

    目前全球電子氣體市場中含氟系列電子氣體約占其總量的30%左右，含氟電子氣體是電子信息材料領域特種電子氣體的重要組成部分，主要用作清洗劑、蝕刻劑，也可用于摻雜劑、成膜材料等。典型的傳統含氟電子氣體包括CF4、C2F6、C3F8、C4F8、C4F6、CHF3、SF6、NF3等，由于傳統含氟氣體大氣壽命和GWP較高，對臭氧層破壞較大，在《京都議定書》框架內面臨逐步減量甚至禁用，開發新型、安全、環保的含氟電子氣體已成為近年來國內外研究和產業化熱點，目前新型低GWP含氟氣體主要包括COF2、ClF3、F2等。

傳統及新型含氟電子氣體溫室效應

-	類別	氣體	大氣壽命/aGWP(100)	備注
傳統含氟電子特氣	CF4	50000	<16500	PFCs類物質在《京都議定書》已被列為溫室氣體
	C2F6	10000	9200
	C3F8	2600	7000
	c-C4F8	3200	8700
	CHF3	264	11700
	SF6	3200	22800
	NF3	740	10970
新型電子特氣	C4F6	≈0(<2d)	290
	COF2	0	≈1
	F2	0	0

數據來源：公開資料整理

    （1）四氟化碳

    四氟化碳是用量最大的等離子刻蝕氣體。四氟化碳（CF4）又稱四氟甲烷，具有較好的溶氧性，其高純氣及其配高純氧氣的混合氣是目前微電子工業中用量最大的等離子蝕刻氣體，廣泛用于硅、二氧化硅、氮化硅、磷硅玻璃及鎢等薄膜材料的蝕刻，在電子器件表面清洗、太陽能電池的生產、激光技術、低溫制冷、氣體絕緣、泄漏檢測劑、控制宇宙火箭姿態、印刷電路生產中的去污劑、潤滑劑及制動液等方面也有大量應用。
如果OLED新工藝得到突破，四氟化碳的需求將會顯著增加，2021年大陸四氟化碳需求量將超過3000噸，2025年有望超過8000噸。目前我國半導體工廠的四氟化碳50%來自于日本，國內四氟化碳主要生產廠家包括科美特，華特氣體等。

國內四氟化碳產能（含擬在建）

廠家	現有產能	擬在建產能
雅克科技科美特	1200噸/年	2000噸/年（2018年環評）
昊華科技黎明院	200噸/年	1000噸/年（預計2021年投產）
四川紅華和河南氟能	500噸/年	-
華特氣體	400噸/年	-
永晶化工	300噸/年	-
山東飛源	500噸/年	500噸/年（2016年環評）

數據來源：公開資料整理

    （2）六氟化硫

    電子級高純六氟化硫是一種理想的電子蝕刻劑。六氟化硫廣泛應用于微電子技術領域，用作電腦芯片、液晶屏等大型集成電路制造中的等離子刻蝕及清洗劑。六氟化硫低溫下較易等離子化，含氟原子較多，反應性強，用于預蝕刻步驟中以除去單晶硅上的氧化層。在平板顯示領域，作為清洗劑（等離子源），六氟化硫可用于去除玻璃基板上的沉積層（包括半導體層和氮化硅層）和清洗蝕刻工藝之后的反應腔。由于六氟化硫在鎢的回刻方面有獨特的優勢，雖然蝕刻速度低于四氟化碳，但在集成電路中仍有一定份額。
    隨下游半導體、電子器件等市場的快速發展，我國電子特氣市場規模不斷增大，特種含氟電子氣體也取得了長足發展。電子級六氟化硫的主要生產企業均集中在中國，包括科美特、福建德?tīng)?、山東飛源和黎明院4家公司。

    （3）三氟化氮

    三氟化氮是優良的蝕刻劑和清洗劑。在電子工業中,三氟化氮被廣泛應用于集成電路、液晶顯示器、太陽能薄膜和面板電池等的蝕刻和清洗。對于硅和鎢化合物，高純?nèi)哂袃?yōu)異的蝕刻速率和選擇性，蝕刻時在蝕刻物表面不留任何殘留物，比用碳氟化合物等離子體蝕刻沉積在硅表面的聚合物更少。

    智研咨詢發布的《2020-2026年中國電子特氣行業市場供需態勢及投資商機預測報告》數據顯示：2018年全球三氟化氮市場用量達到2.83萬噸，預計到2021年全球三氟化氮市場需求量在4萬噸左右。2018年中國大陸三氟化氮市場用量為7405噸，隨著半導體、顯示面板行業生產及消費重心逐漸向中國大陸轉移，加上生產三氟化氮的主要原料均由國內供給，兩頭在內的供應鏈格局決定了三氟化氮生產應用向國內轉移是大勢所趨，預計2021年國內三氟化氮需求將達到近1.6萬噸，占全球約40%，2018-2021年CAGR約28.7%。

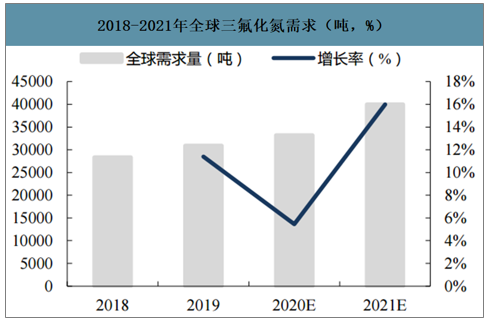

2018-2021年全球三氟化氮需求（噸，%）

數據來源：公開資料整理

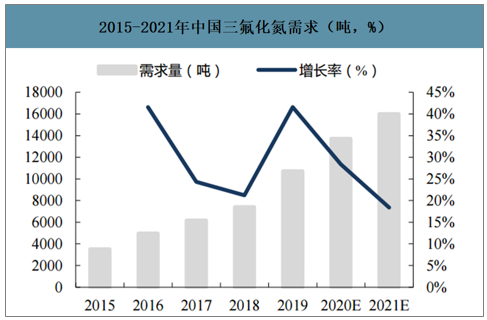

2015-2021年中國三氟化氮需求（噸，%）

數據來源：公開資料整理

    （4）八氟環丁烷

    八氟環丁烷化學性能穩定、無毒無害、溫室效應潛能（GWP）值低、消耗臭氧指數（ODP）值為零，是一種綠色環保型特種氣體。八氟環丁烷的應用范圍非常廣泛，近年來被大量用作制冷劑代替禁用的氯氟烴類化合物，此外也常用于氣體絕緣介質、溶劑、噴霧劑、發泡劑、大規模電路蝕刻劑、熱泵工作流體以及生產C2F4和C3F6單體的原料等。高純八氟環丁烷（5N以上）用于超大規模集成電路蝕刻劑和清洗劑。針對八氟環丁烷的制備和純化，國外研究起步較早，如美國杜邦公司、日本大金工業株式會社、日本昭和電工株式會社、日本旭硝子公司、俄羅斯基洛夫工廠等均已實現工業化生產。近年來隨著我國化學、電子等工業的迅速發展，八氟環丁烷的需求量逐年上升，其制備及純化工藝研究受到了更多的關注，應用前景十分廣闊。

國內C4F8產能情況

-	現有產能/噸	新增產能/噸	產品等級	備注
昭和電子（上海）	150	600	5N以上	預計2021下半年投產
華特氣體	不祥	電子級	-	-
博瑞電子（巨化股份）	0	180	電子級	2019年2月環評公告
派瑞特氣（中船重工718所）	50	220	電子級	預計2020年6月投產
滁州梅塞爾	-	150	電子級	2019年3月環評公告
北方特氣	不祥	5N	-	-
山東東岳	不祥	3N	-	-

數據來源：公開資料整理
