【低溫裝備】高純氣體-特種氣體充裝流程及注意事項

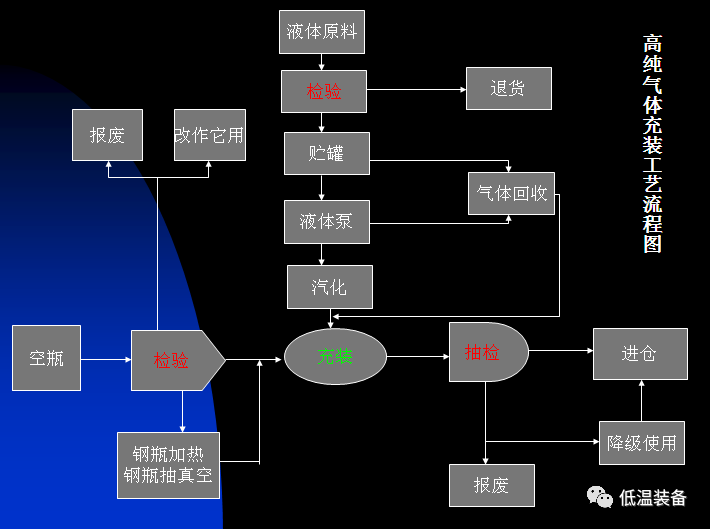

高純氣體充裝-及工藝流程圖

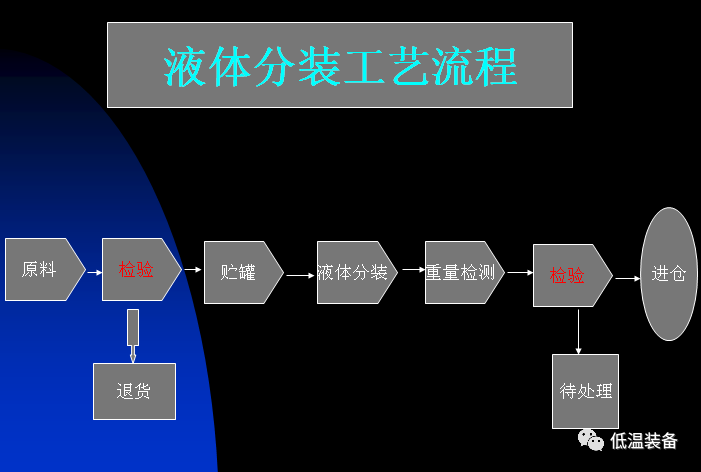

  液態氣體分裝工藝流程



  工業氣體充裝要點



  一、永久性氣體的充裝



  1、專業培訓、持證上崗、遵守規程



  2、佩戴防護用品、檢查設備



  3、對鋼瓶復查、檢查氣密性



  4、開啟總閥，準備充氣



  5、充裝時的檢查



  6、發現問題的處理



  7、壓力大于12.5MPa時，禁止進入



  8、確定最高充裝壓力



  9、切換總閥，分類堆放好。



  常用術語



  1、基準溫度：是由氣體產品標準規定的基準充裝標準溫 度。我國規定是20℃



  2、最高工作溫度：根據我國的氣候條件，氣瓶的最高工作溫度定為60 ℃



  3、充裝量：氣瓶?jī)?nèi)氣體的壓力在基準溫度下應不超過其公稱工作壓力，在最高工作溫度下應不超過水壓試驗壓力的0.8倍



  4、充裝壓力：氣瓶充裝氣體結束時，瓶?jī)?nèi)氣體的壓強



  5、充裝溫度：是指氣瓶在充裝氣體結束時瓶?jī)?nèi)氣體的實際溫度



  附加要點：熟記常用的名詞(如壓縮因子、臨界溫度、飽和蒸汽壓等）



  二、液化性氣體的充裝要點



  1、專業培訓、持證上崗、遵守規程



  2、佩戴防護用品、檢查設備



  3、待充氣瓶的殘液檢驗及處理



  4、做好充裝記錄



  5、按充裝系數充裝



  6、檢驗重量



  7、貼各種標識標簽



  充裝系數



  充裝系數：是指每升氣瓶容積充裝液化氣體的質量



  F=W/V



  F---充裝系數kg/l



  V---氣瓶容積l



  W---液化氣體充裝質量kg



  例題：有工作壓力為15MPA的40升鋼瓶，已知二氧化碳的充裝系數為0.60，問最多可充多少質量的二氧化碳？



  討論：什么氣體是講壓力計算的



  什么氣體是講重量計算的



  附加要點：各種壓力單位間的換算溫度



  特種氣體充裝前對鋼瓶檢查的重要意義



  氣體在充裝前必須對氣瓶逐只進行認真的檢查,這是為了防止氣瓶在充裝過程中或是在運輸、貯存、使用中，由于混裝、錯裝、換裝、報廢或是超期服役等原因而發生事故。



  質量管理的要求



  1、鋼印標記、顏色標記不符合規定，對瓶?jī)?nèi)介 質未確認的



  2、附件損壞、不全或不符合規定的



  3、瓶?jī)?nèi)無剩余壓力的



  4、超過檢驗期限的



  5、經外觀檢查，存在明顯損傷，需進地步檢驗的



  6、氧化或強氧化性氣體氣瓶沾有油脂的



  7、易燃?xì)怏w氣瓶的首次充裝或定期檢驗后的首次充裝，未經置換或是抽真空處理的。



  特種氣體的一些應急措施



  使用任何氣體或氣體混合物之前，要知道和理解性質、用途和安全防范。關于你將要使用的氣體和設備的安全資料，請參考材料安全數據表（MSDS）和安全程序（作業指導書）。



  確定用來使用產品的合適的設備，同時知道怎樣安全地操作設備



  使用用于鋼瓶操作的正確的個人防護裝備。穿戴帶護罩的安全眼鏡、皮手套、安全鞋和其它合適的裝備。



  特種氣體的一些常識



  禁止把物體（如扳手、螺絲起子、撬桿等）插入閥門帽的開口處來移動粘住了的鋼瓶帽。這樣做可能損傷或打開閥門，導致泄漏發生。使用可調套扳來移動過緊或生銹的帽子。



  用吊索或磁鐵通過鋼瓶帽升起鋼瓶。
